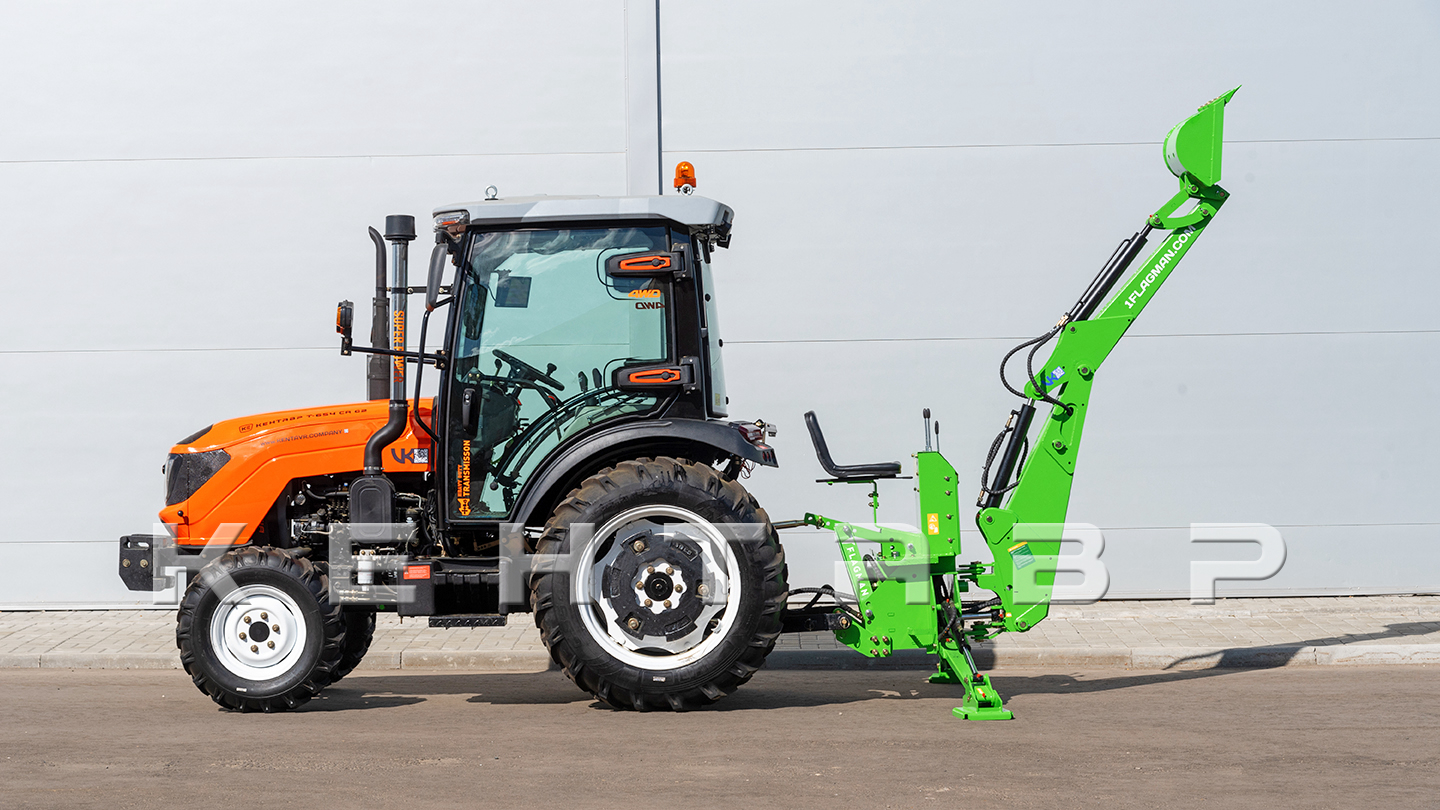

Навесной экскаватор Flagman | Флагман LW7

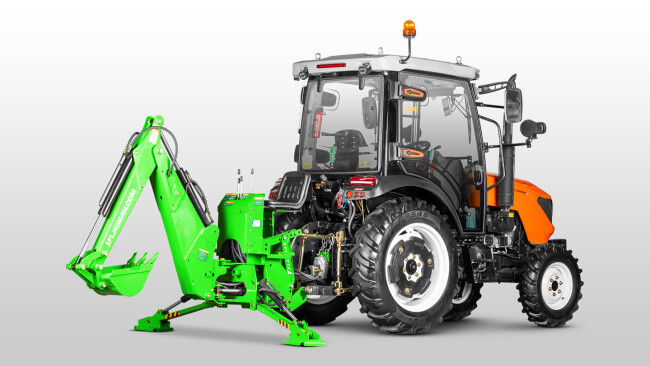

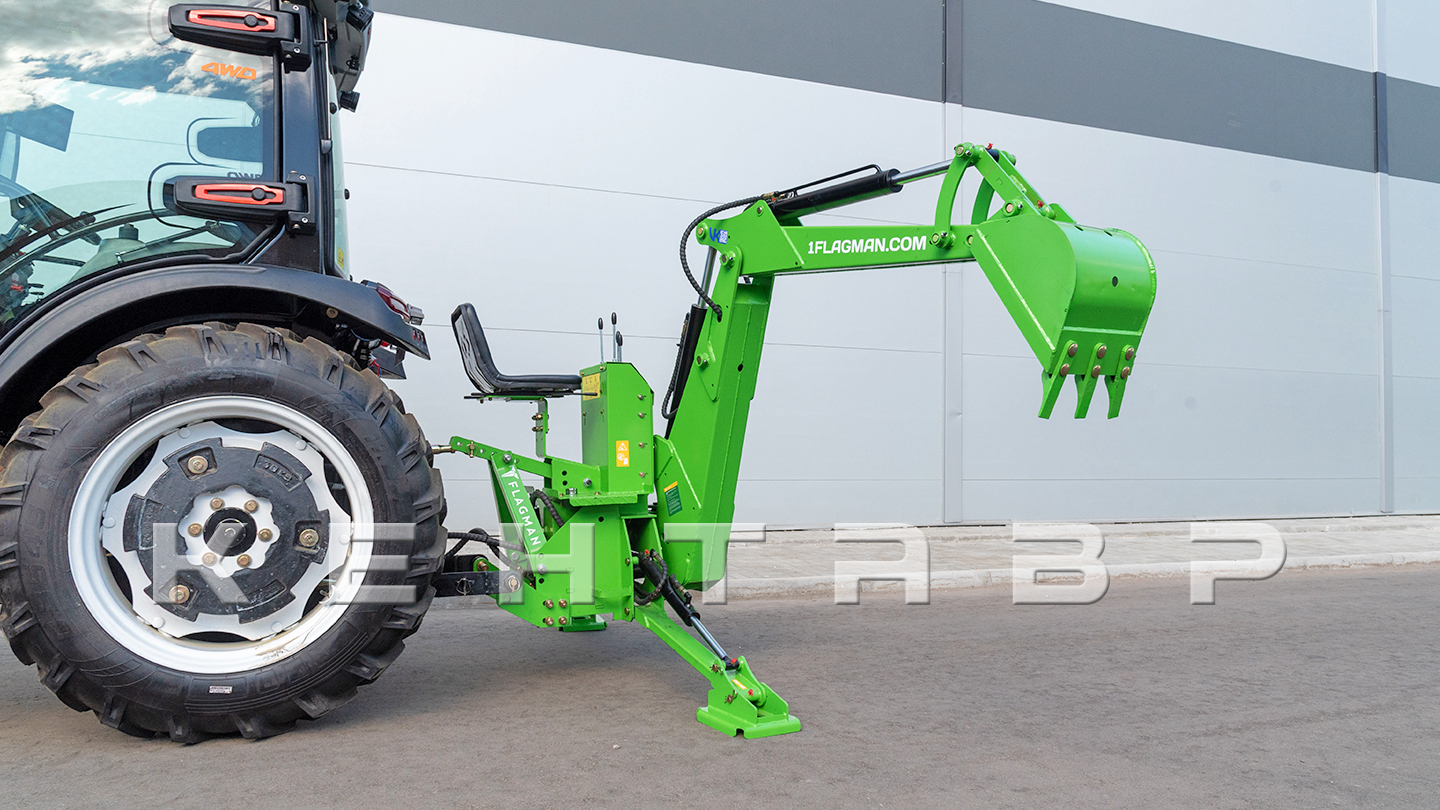

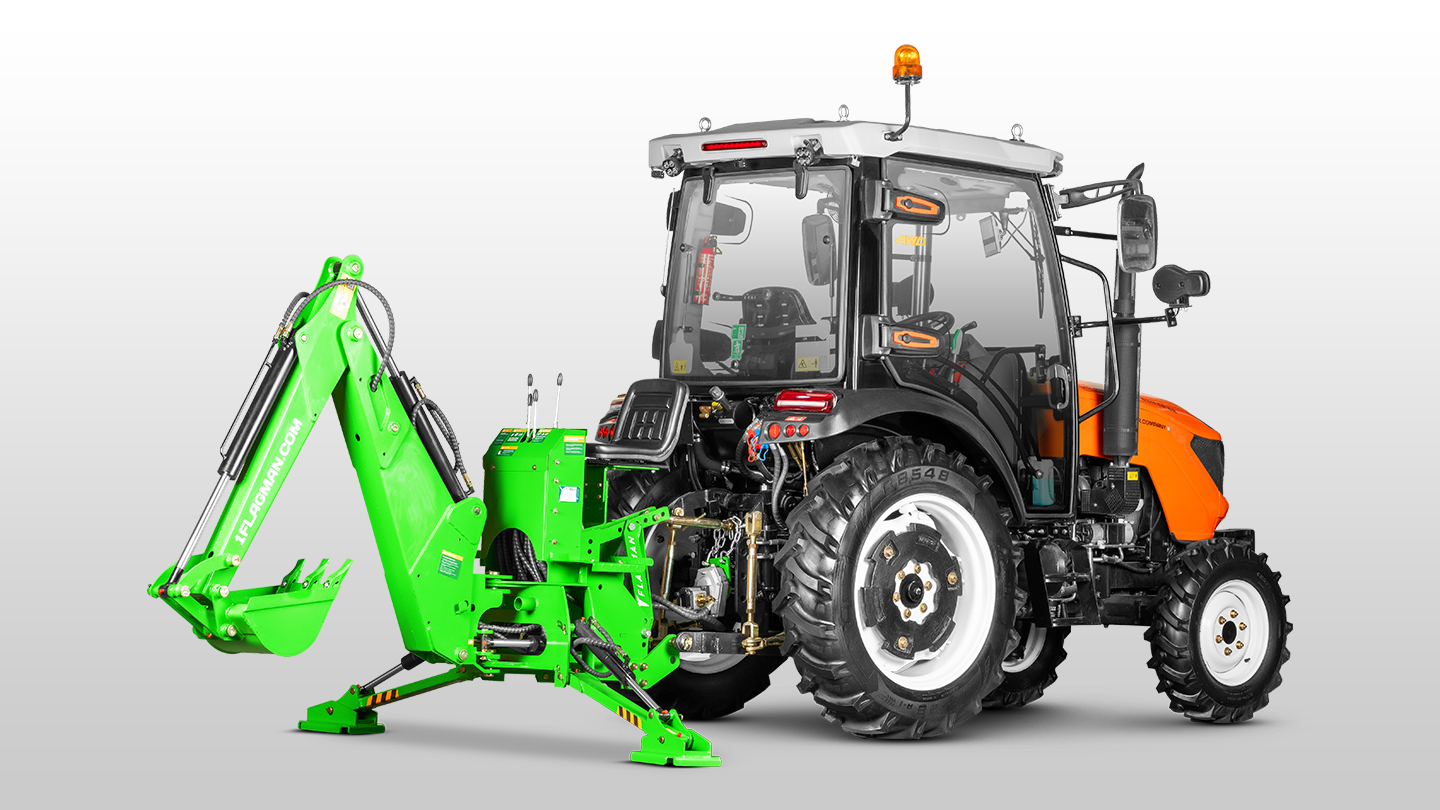

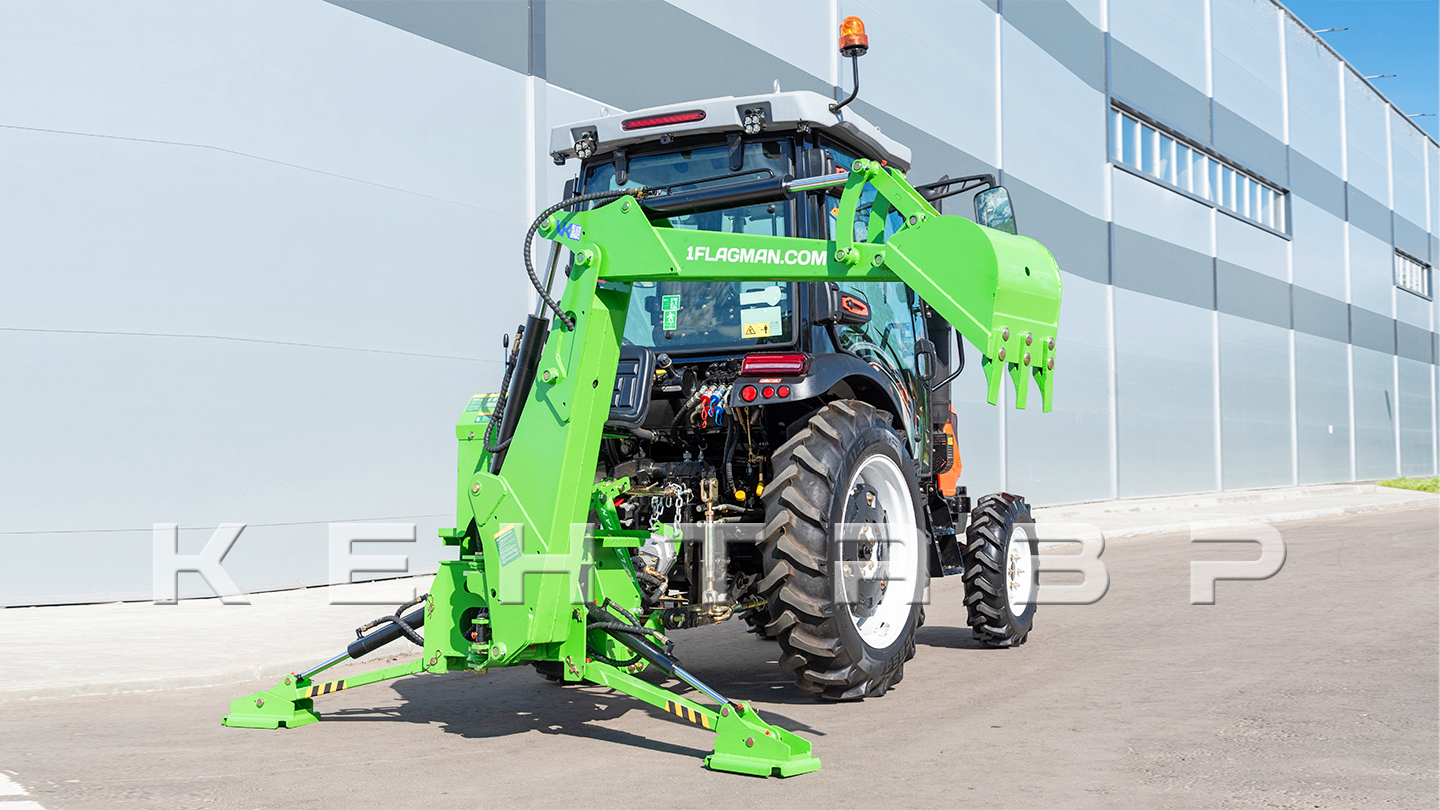

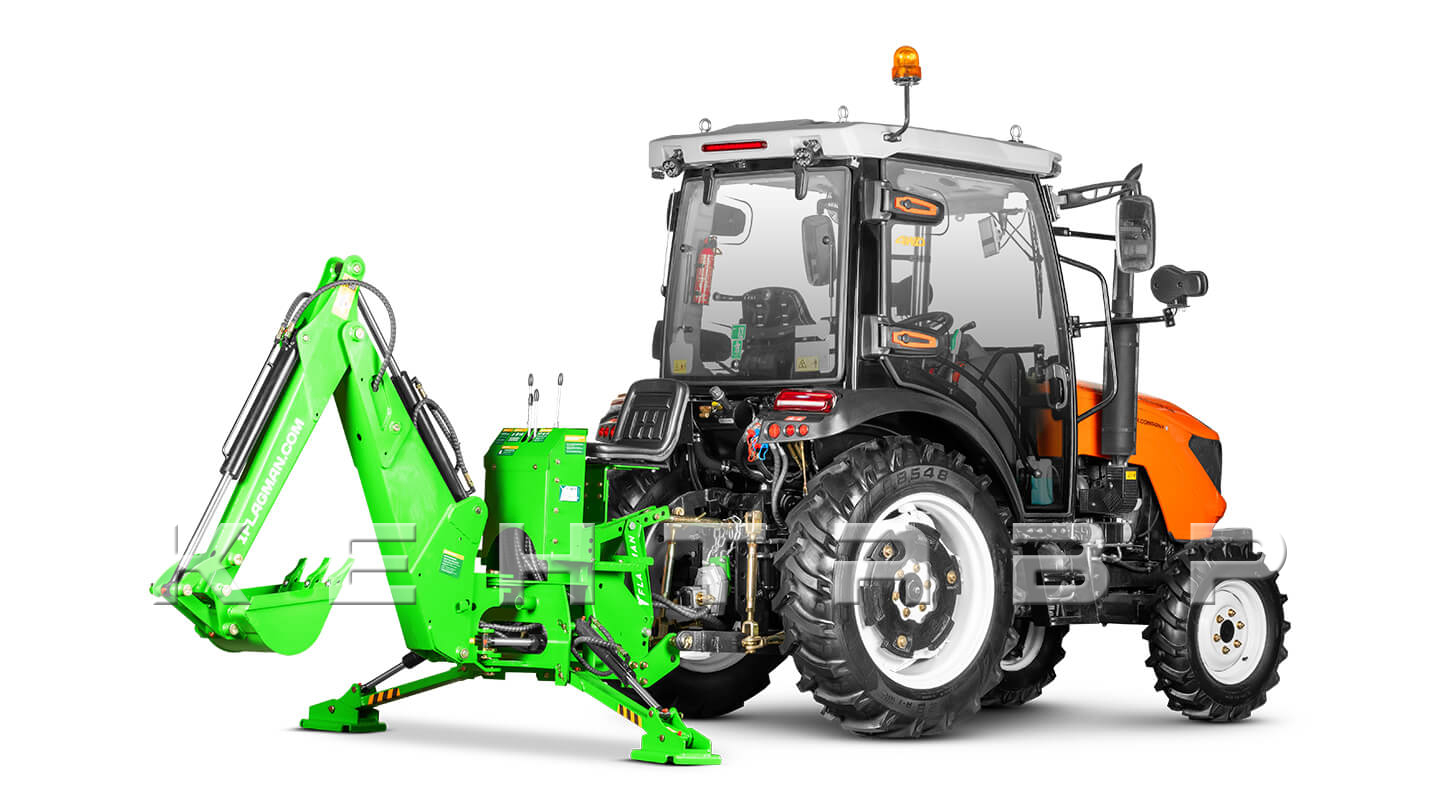

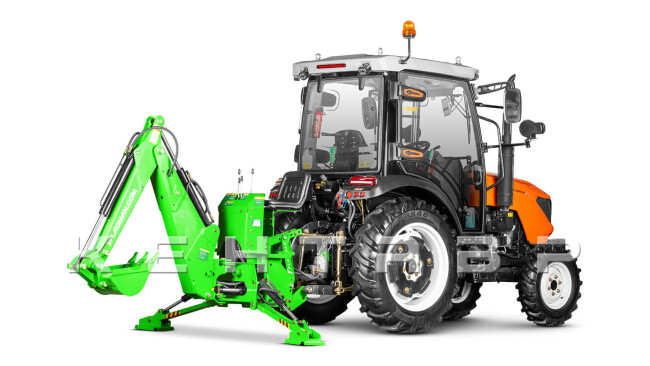

Экскаватор Флагман LW7 создан для механизации земляных и погрузочных операций в немёрзлых грунтах различных категорий. Агрегат работает от заднего вала отбора мощности трактора со стандартной частотой 540 об/мин и не требует подключения гидрораспределителей базовой машины, поэтому совместим с широким парком тракторов мощностью от 40 л. с. Он эффективно используется для земляных работ в строительстве, сельском и коммунальном хозяйстве.

Несущая конструкция навесной системы сварена из стали толщиной 12 мм и дополнительно усилена торцевыми накладками; нижние пластины, принимающие усилие пальцев трехточечной навески, выполнены из листа 18 мм и исключают локальную деформацию при динамических нагрузках. Основание, к которому крепятся опорные лапы и поворотный механизм, изготовлено из листа 8 мм, что оптимизирует соотношение массы и жёсткости.

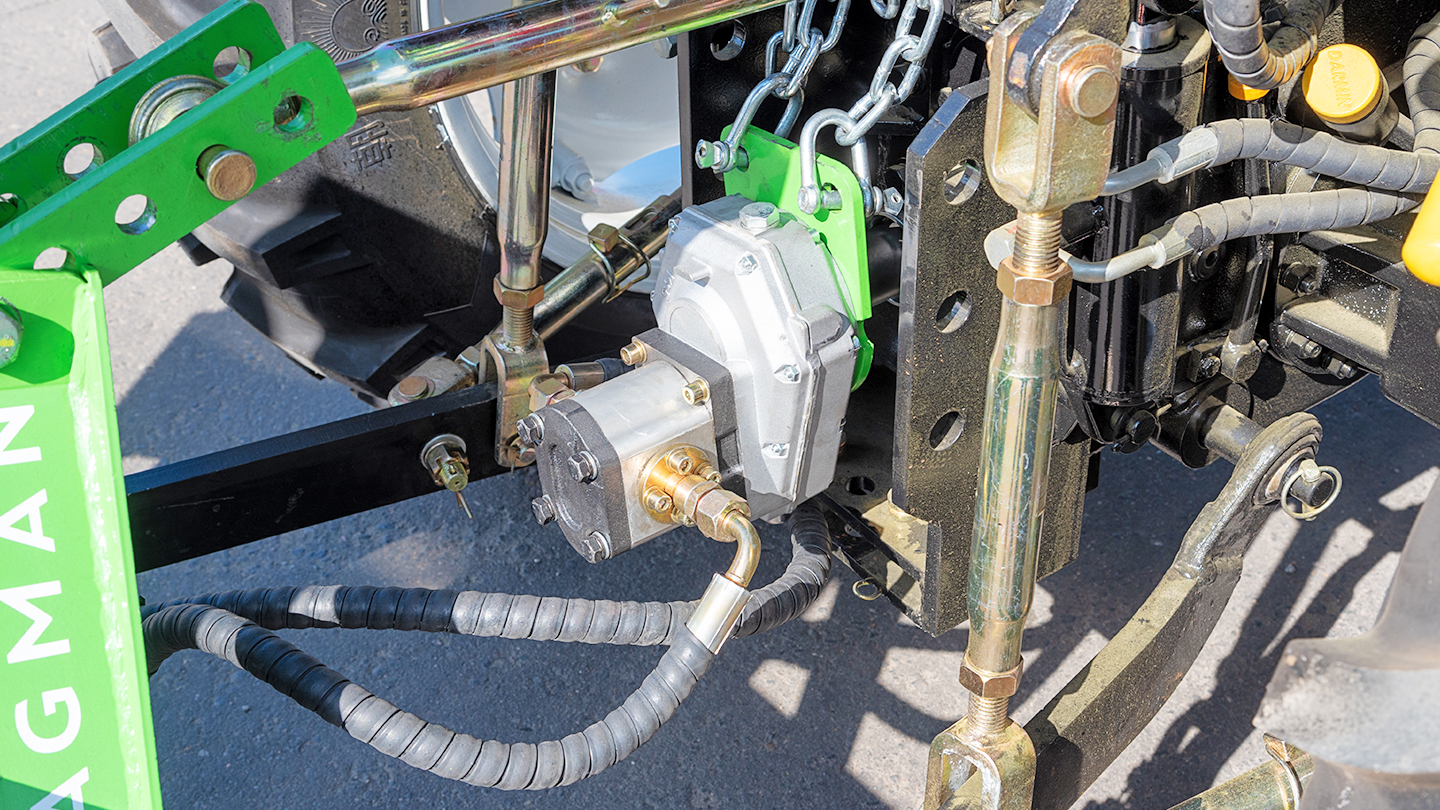

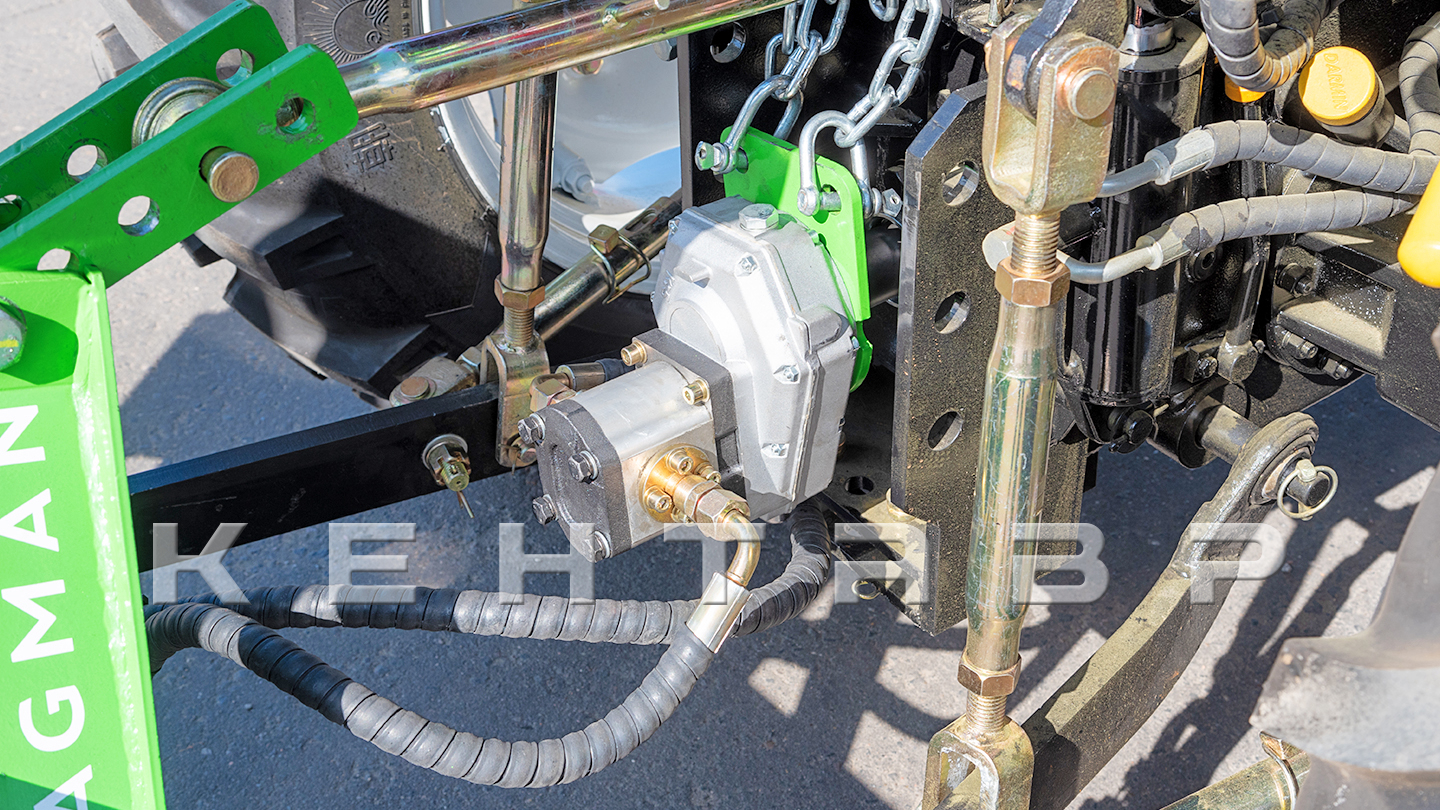

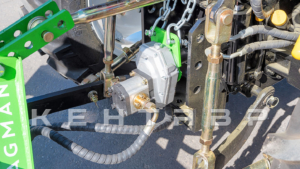

Закрытый контур построен на насосе CBN-F316, установленном на редукторе ВОМа. Встроенные прецизионные дроссельно-перепускные клапаны обеспечивают плавность движения рабочей стрелы и ковша, а также защищают магистрали от гидроударов. Резиновые рукава высокого давления имеют износостойкую оплётку и снабжены усиленными обжимными фитингами. На корпусе встроенного гидробака размещен прозрачный уровень для визуального контроля рабочей жидкости, а полнопоточный масляный фильтр задерживает твердые включения, продлевая ресурс насоса и распределителя.

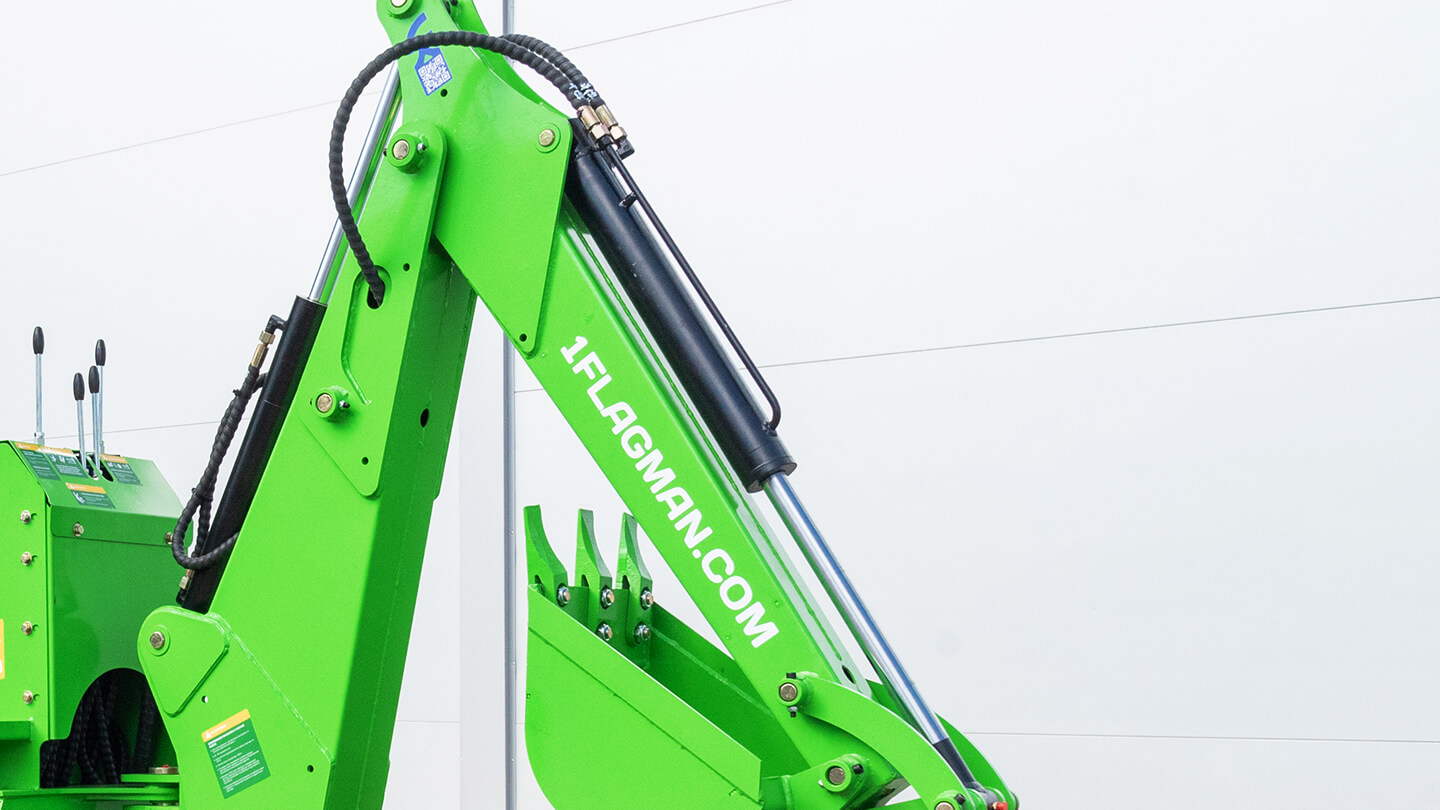

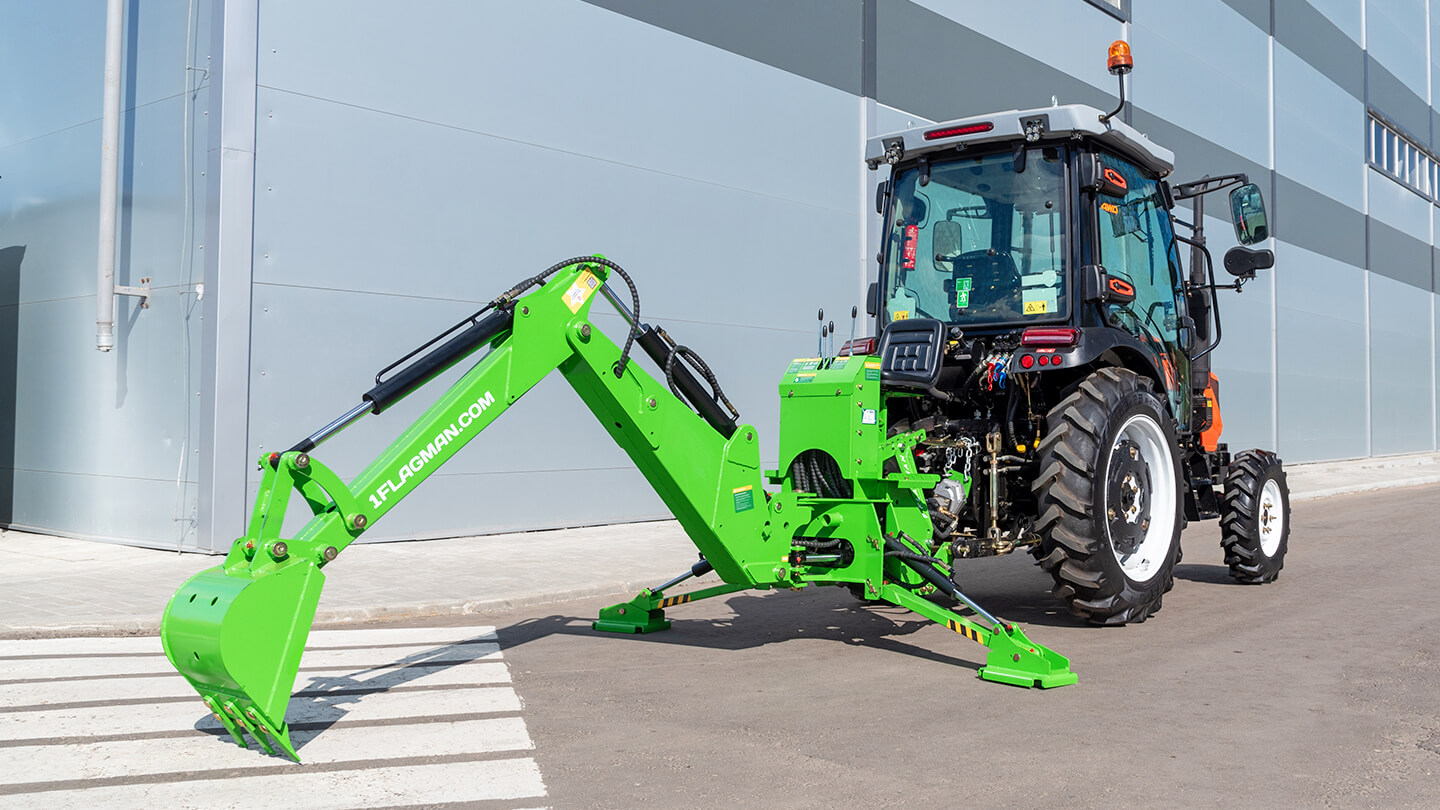

Стрела сварена из высокопрочных стальных листов, она опирается на ось наклона и две разнесенные оси поворота диаметром 40 мм. Угол разворота стрелы составляет ровно 180 °, что облегчает выгрузку материала по обе стороны траншеи. Усиленная рукоять стрелы соединена с подъемным цилиндром, диаметр штока которого 35 мм. Конструкция формирует жесткую и прочную систему, равномерно распределяя нагрузку между несущими элементами у экскаватора.

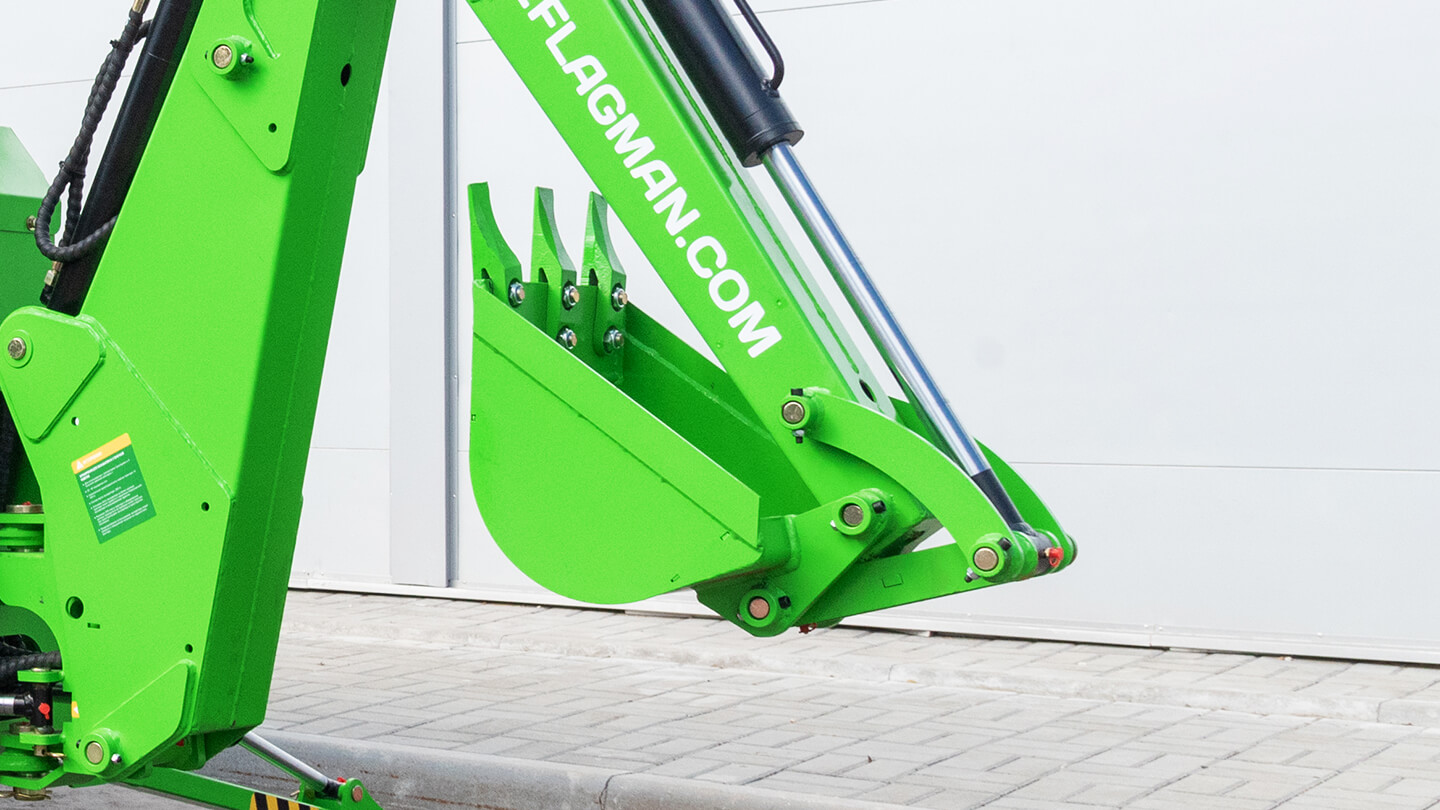

Рабочий орган объёмом 0,045 м³ изготовлен из стали 12 мм в основании и 6 мм по стенкам, режущая кромка имеет большую толщину, что исключает преждевременный износ при работе на абразивных грунтах. Три сменных закаленных зуба крепятся болтовым соединением и допускают быструю замену в полевых условиях.

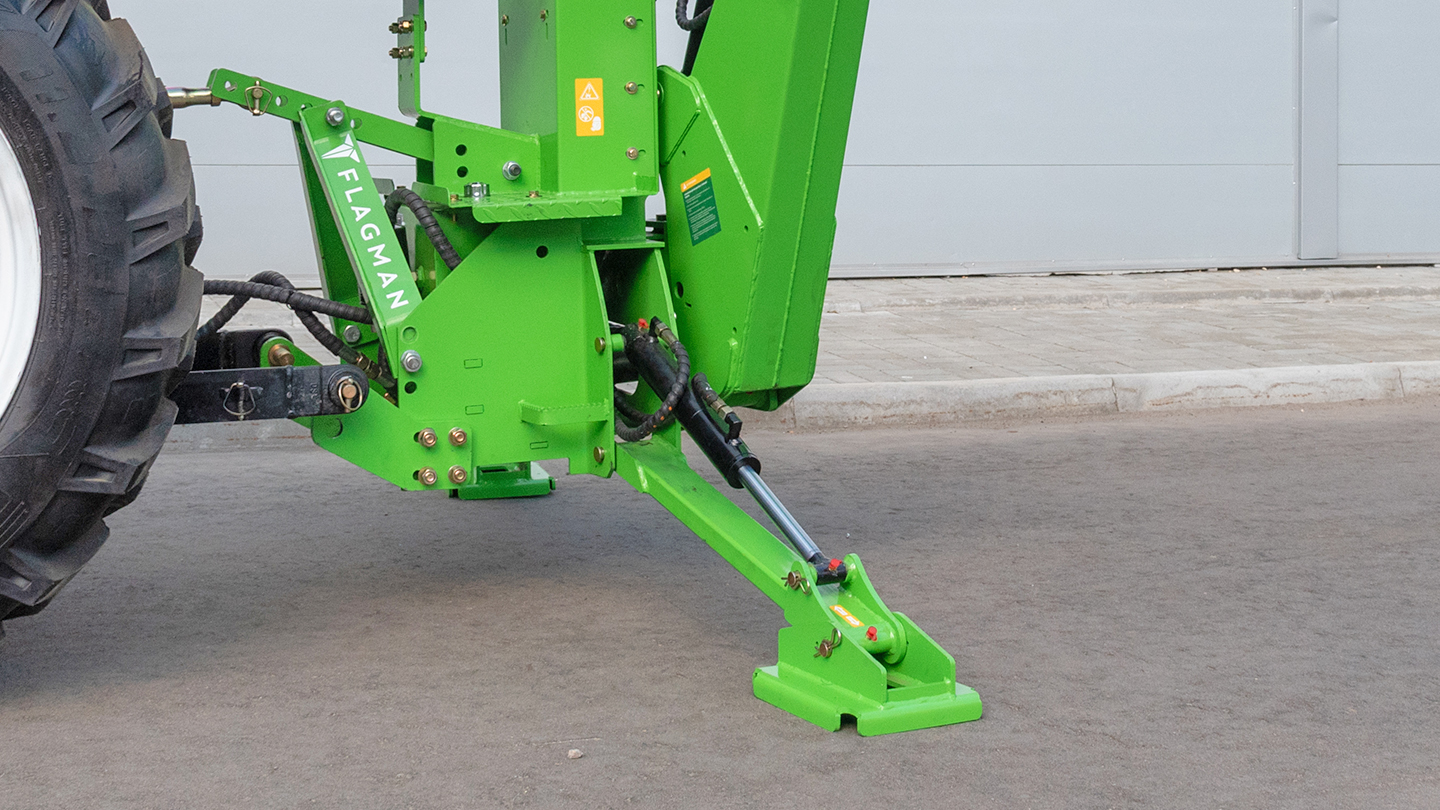

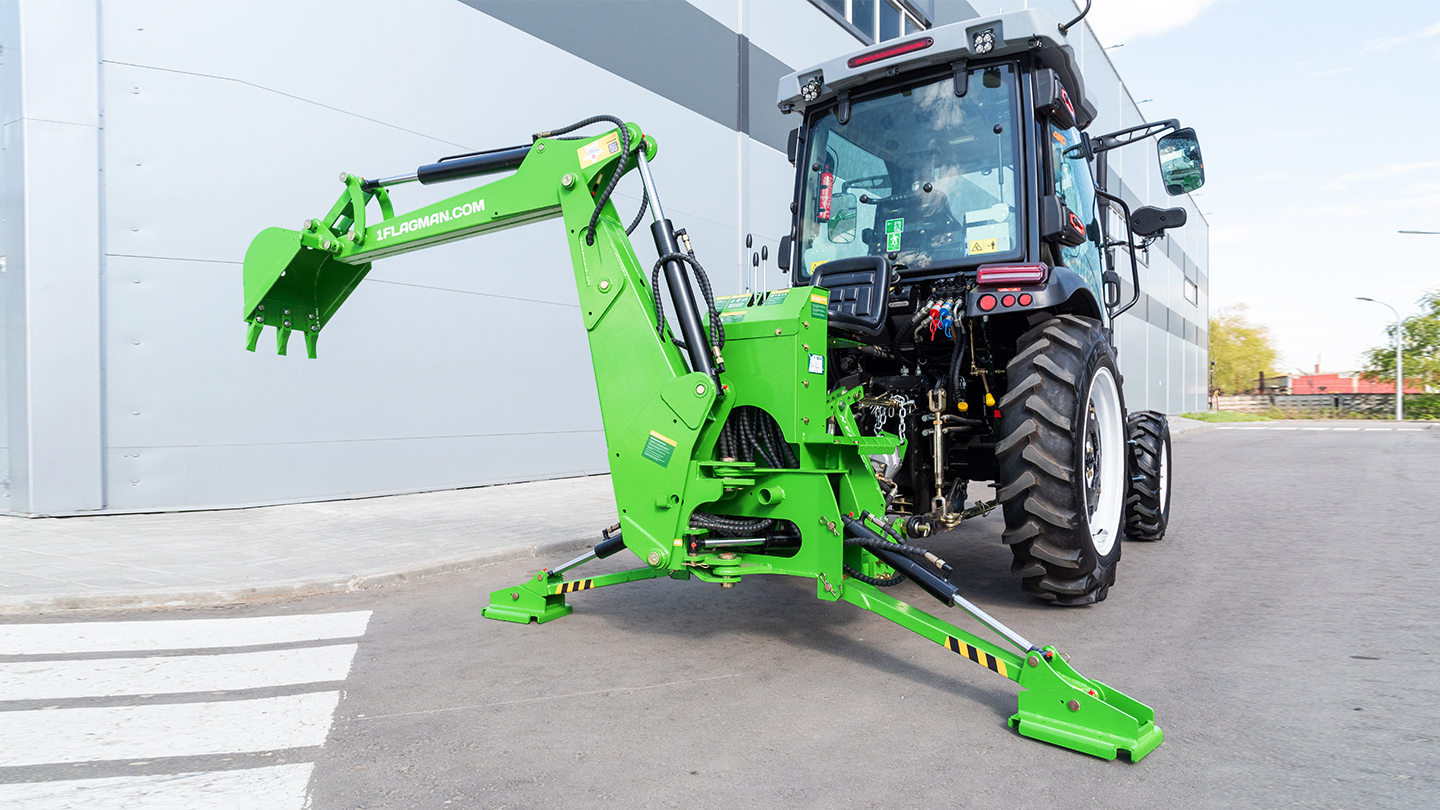

Две гидравлические лапы с увеличенным ходом цилиндров раскладываются на 2100 мм и стабилизируют экскаватор в момент внедрения ковша, передавая реактивное усилие от стрелы на грунт. Управление опорами вынесено на отдельную секцию распределителя и позволяет точно регулировать положение каждой лапы.

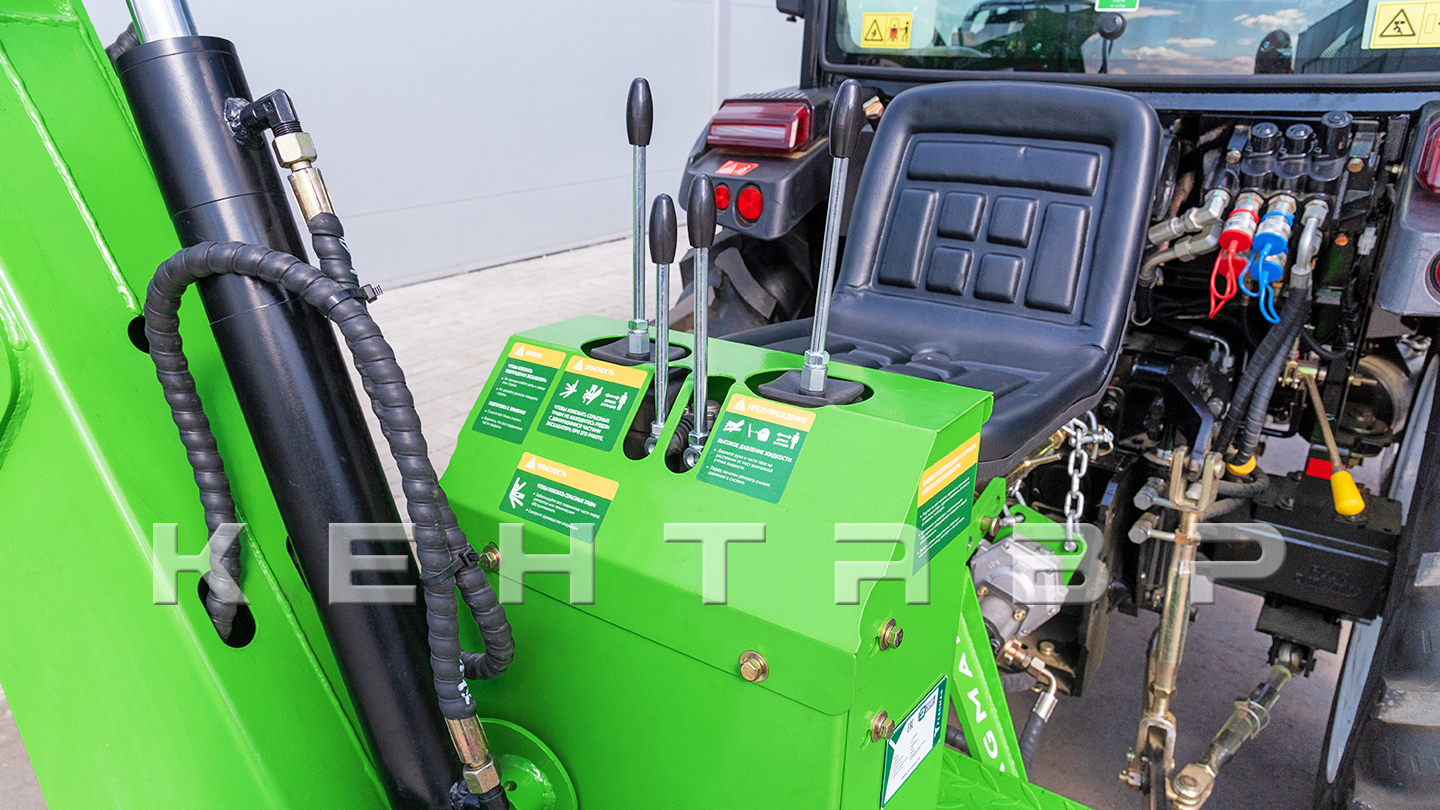

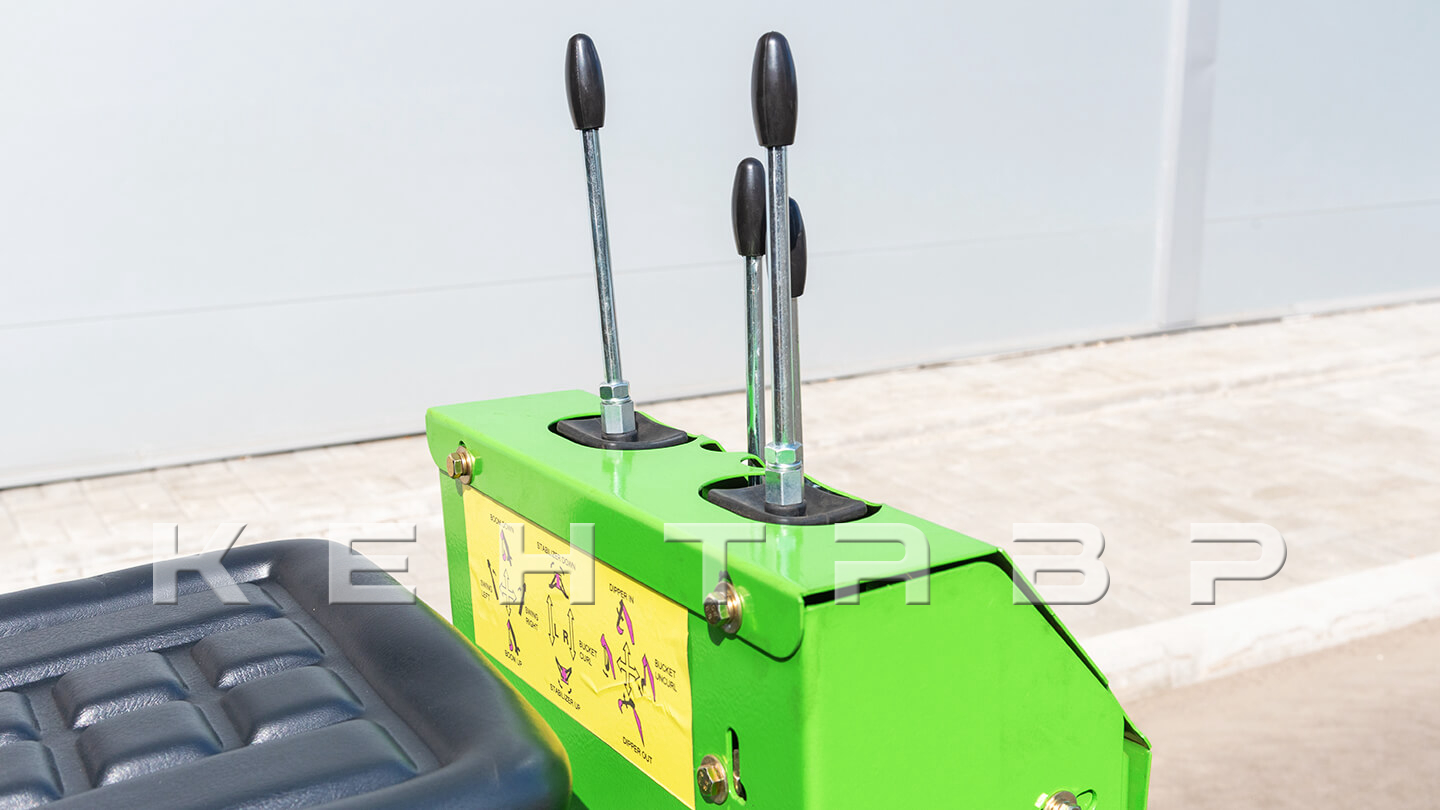

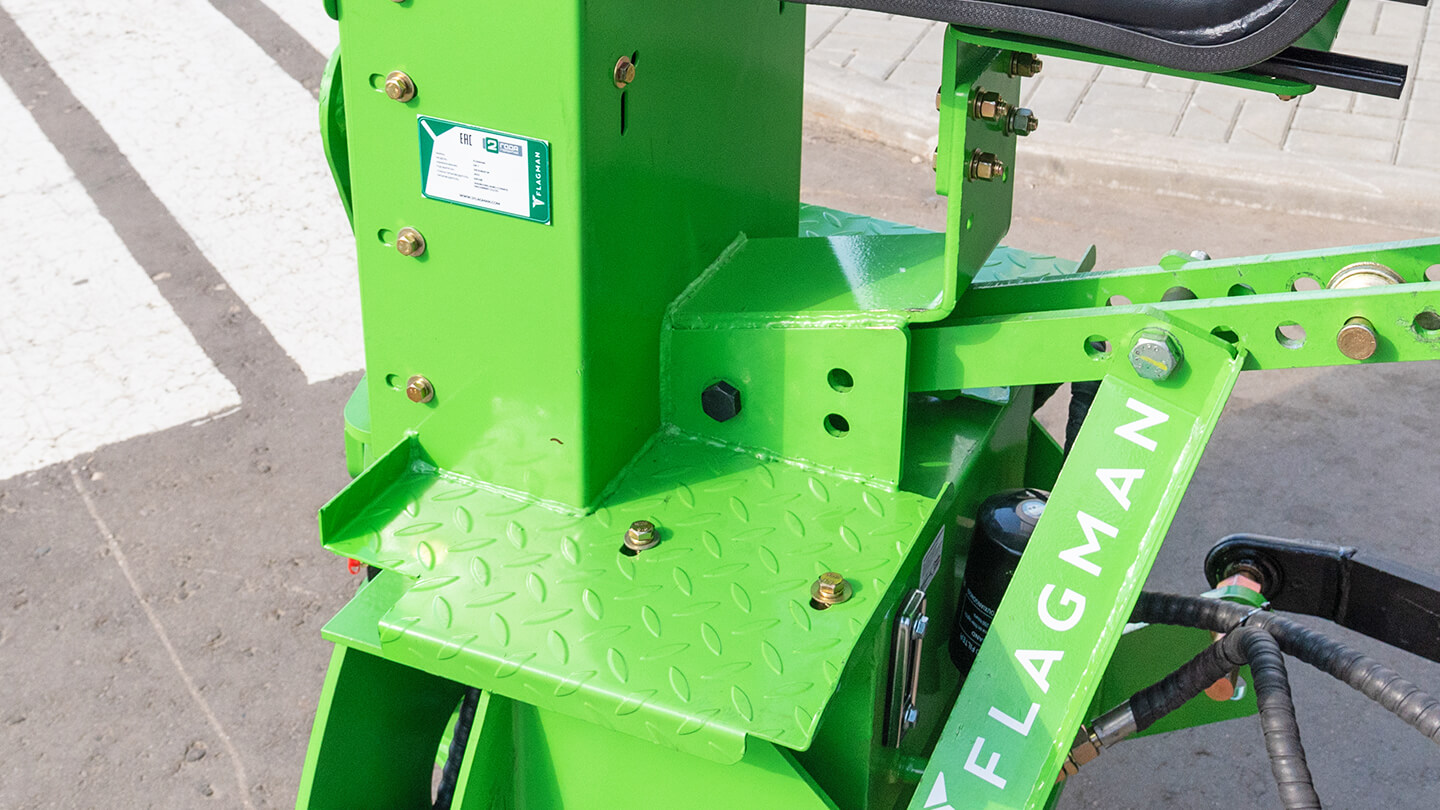

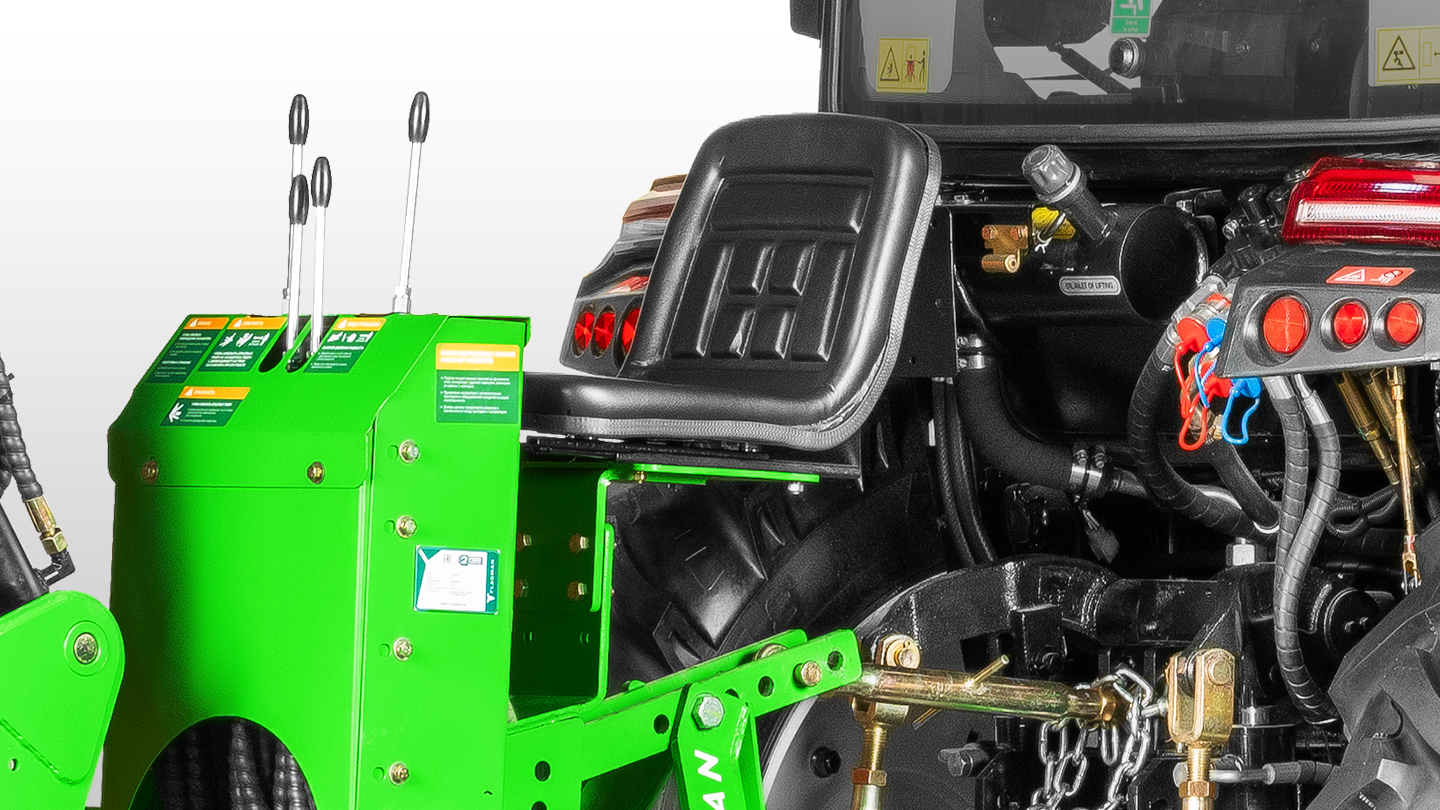

Оператор размещается на кресле с регулировкой по продольному вылету, увеличенная подножная площадка и эргономичные рычаги управления, промаркированные пиктограммами, улучшают точность манипуляций. Зеркальное размещение рукояток распределителя уменьшает время обучения оператора.

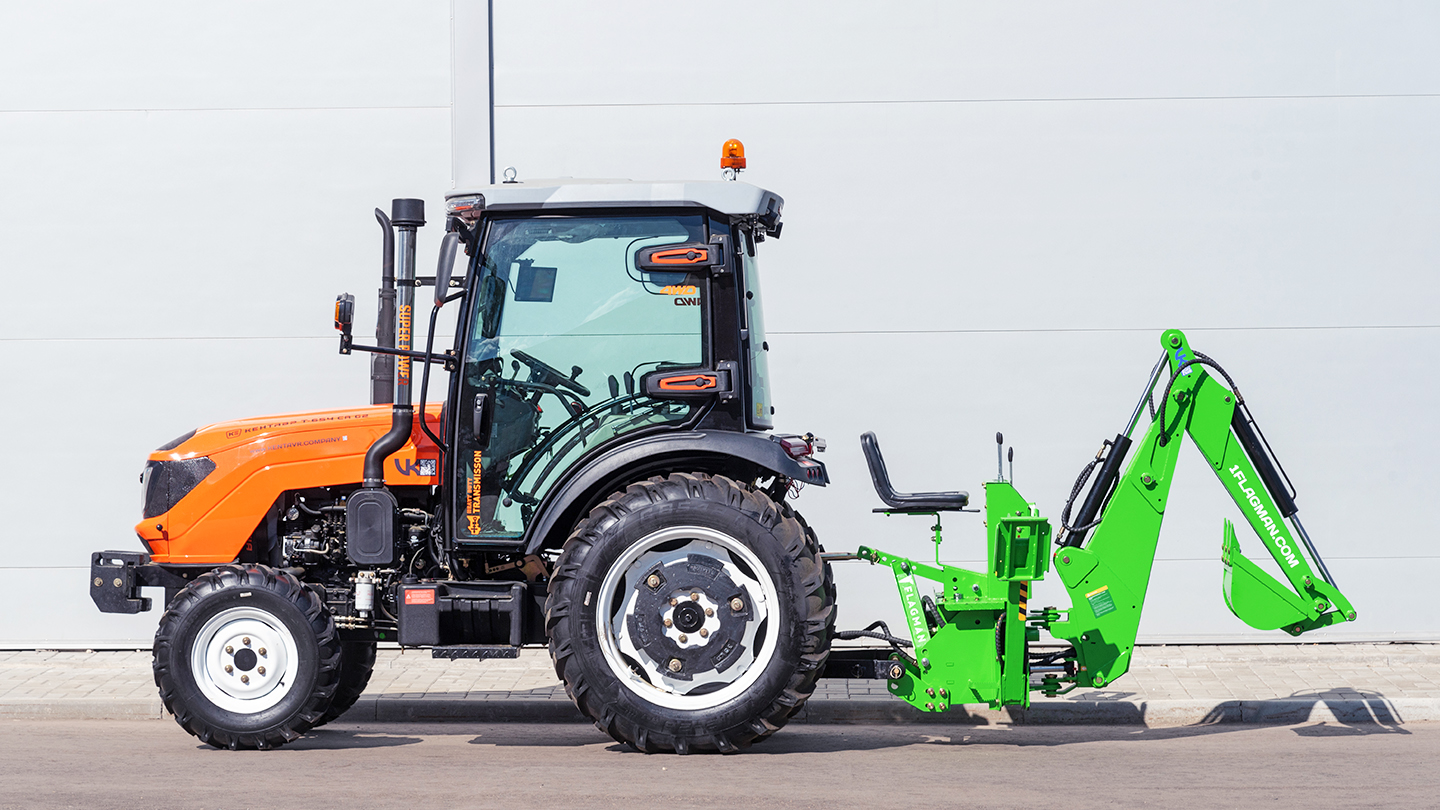

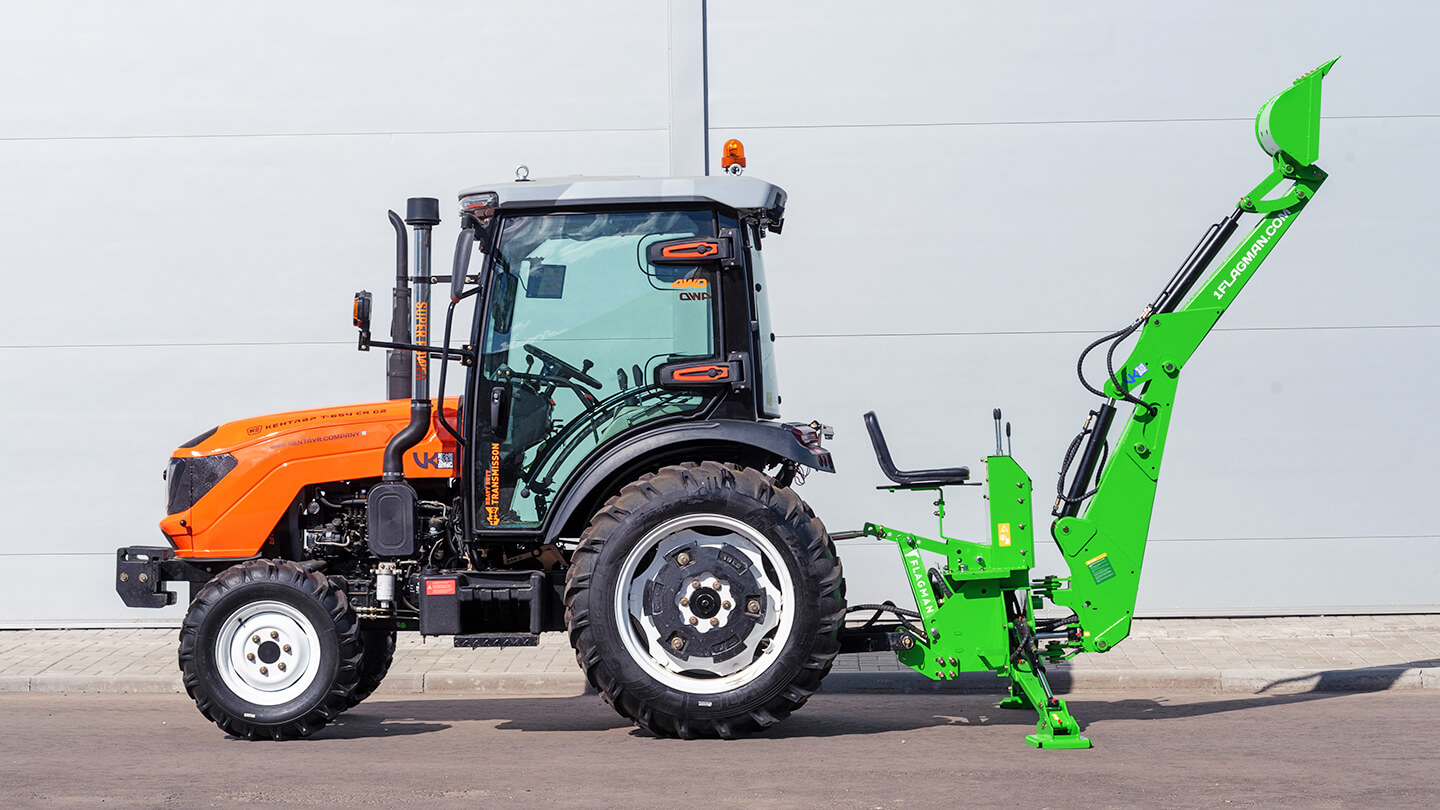

Габариты экскаватора в транспортном положении составляют 1800 × 1400 × 2100 мм, масса — 500 кг, поэтому установка на трактор выполняется на штатную навесную систему без грузоподъемных средств. После навешивания достаточно подключить насос к ВОМу, залить масло до контрольной метки — и экскаватор готов к работе.

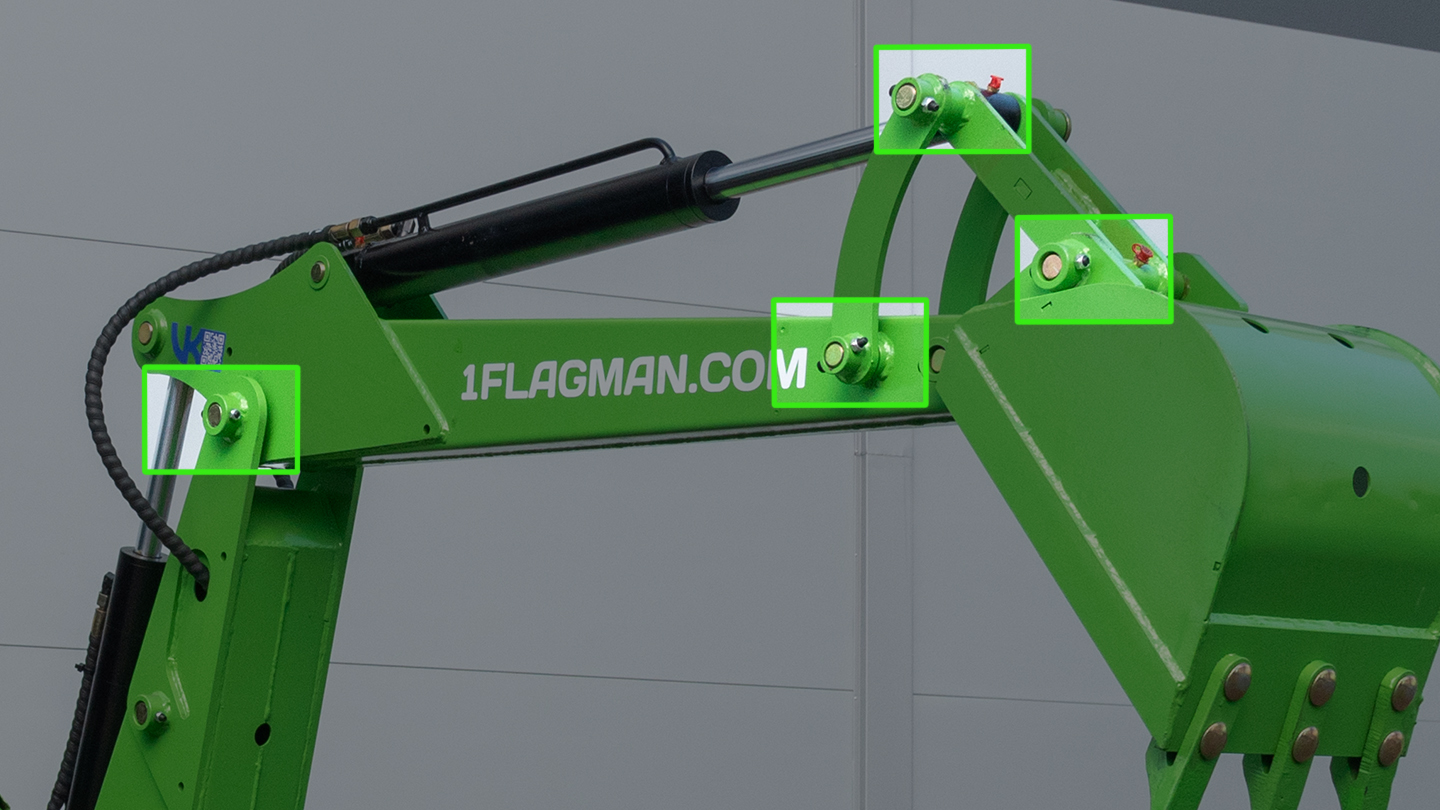

Все точки шарнирных соединений оборудованы пресс-масленками, что снижает трудоемкость обслуживания. Свободный доступ к фильтру и уровню масла обеспечивает постоянный контроль технического состояния гидравлики. Гарантийный срок — 24 месяца при соблюдении условий эксплуатации и регламента ТО.

Рабочие характеристики агрегата включают максимальное вырывное усилие 2000 кгс, глубину копания 1,95 м, высоту выгрузки 1,84 м и рабочий радиус 2,9 м; собственная подача насоса при 540 об/мин достигает 32 л/мин, что, с учётом диаметра цилиндров и кинематики, обеспечивает номинальную скорость рабочего цикла менее 12 с. Корпус экскаватора рассчитан на длительную эксплуатацию при температуре от –10 до +40 °С и влажности до 80 %, что подтверждено ресурсными испытаниями на заводе-производителе.

В базовый комплект входят сменные пальцы диаметром 22 и 27 мм, благодаря чему экскаватор без дополнительных приспособлений агрегатируется как с трехточечной навеской первого класса, так и второго класса. Крепление под верхнюю тягу навески трактора имеет гибкие настройки по высоте и вылету.

Все исполнительные цилиндры имеют разборную конструкцию: штоки из хромированной стали Ø 28 мм в контуре поворота и Ø 35 мм в контуре подъема выдерживают высокие циклические нагрузки без потери геометрии, шарниры цилиндров оснащены пресс-масленками, обеспечивающими равномерное распределение смазки по втулке.

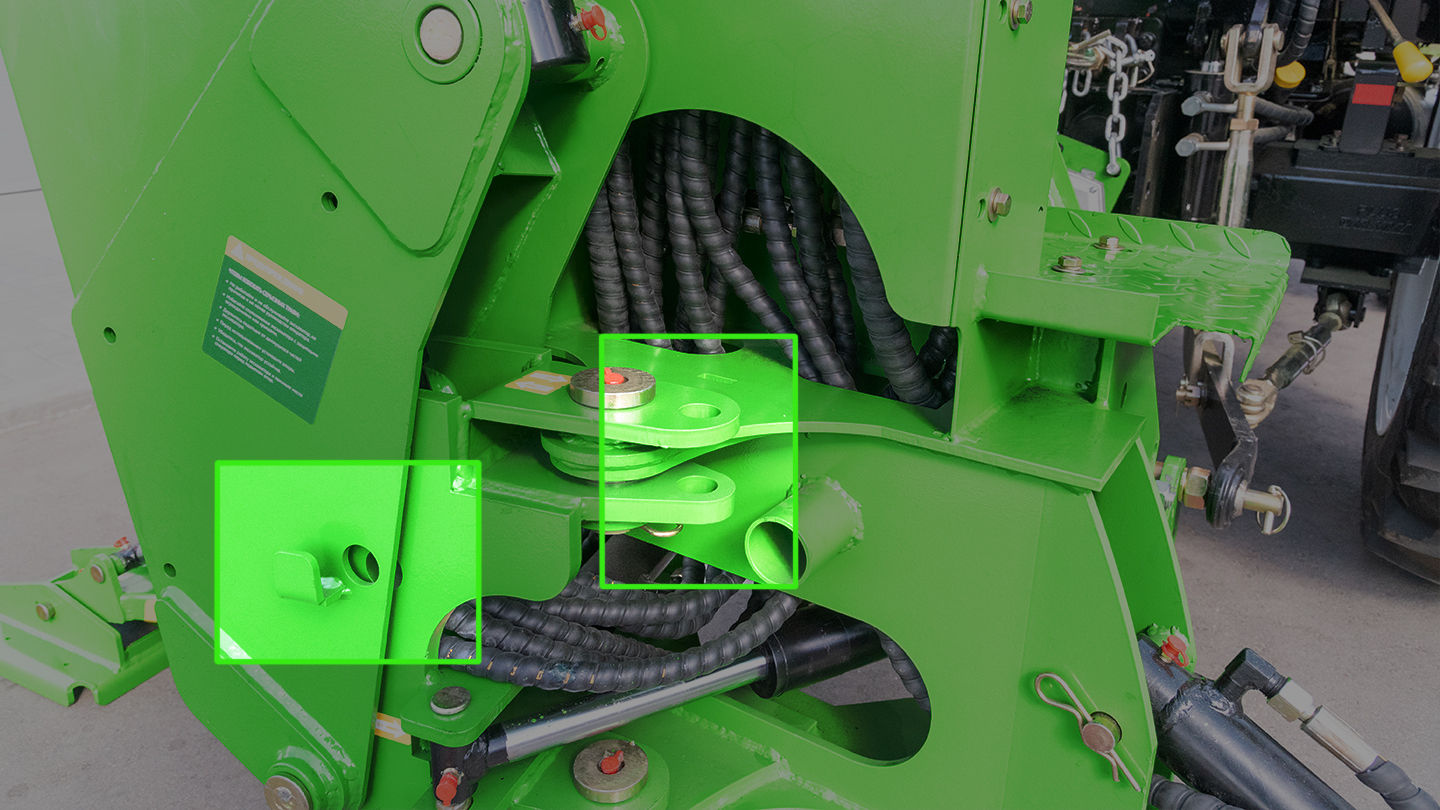

Для безопасной транспортировки предусмотрены механические фиксаторы стрелы и поворотного стола: в сложенном состоянии запорные штифты блокируют гидроцилиндры, замыкая кинематическую цепь и исключая самопроизвольное раскатывание и опускание узлов экскаватора, фиксация выполняется без использования каких-либо дополнительных инструментов.
