Отвал задненавесной Flagman | Флагман с гидроповоротом (1,6 м)

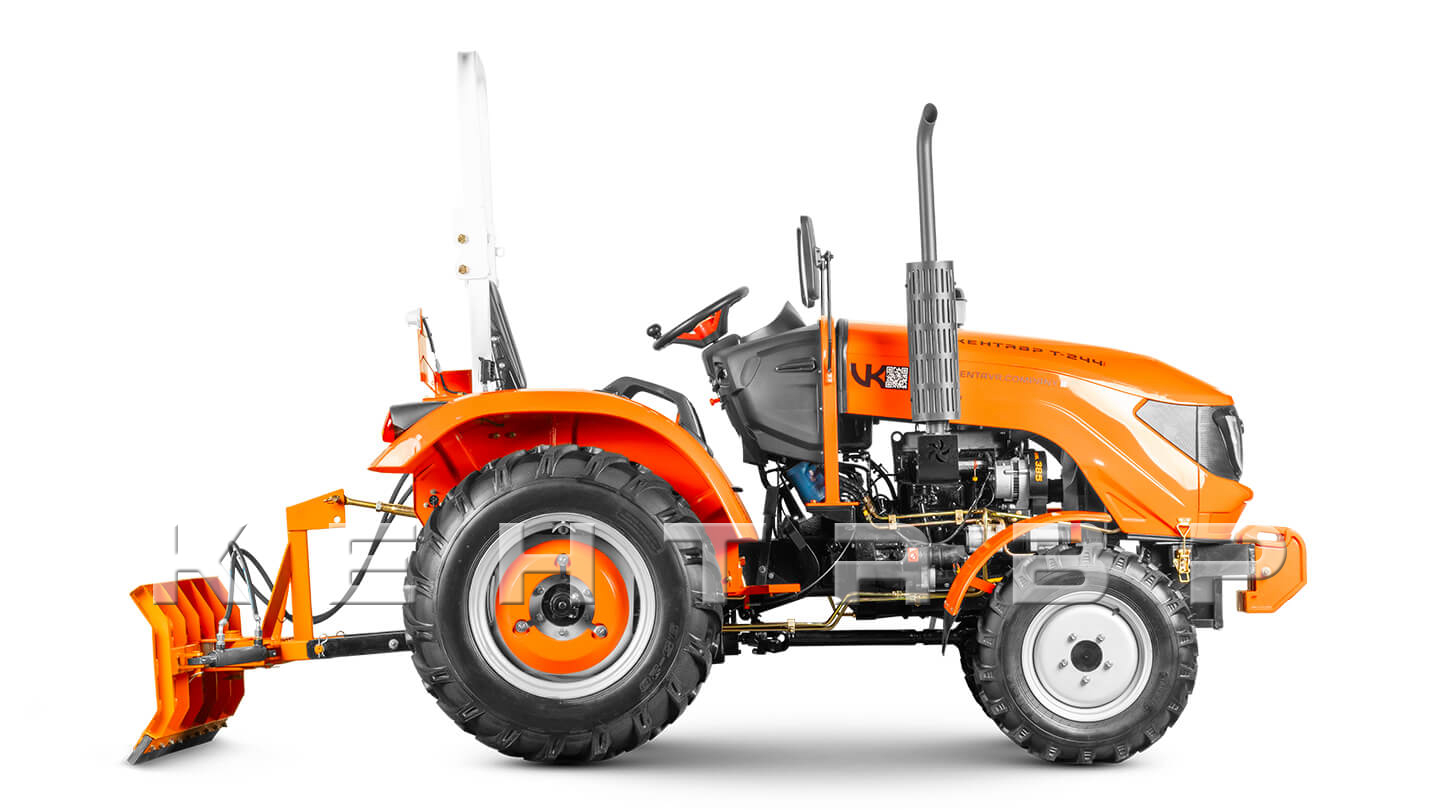

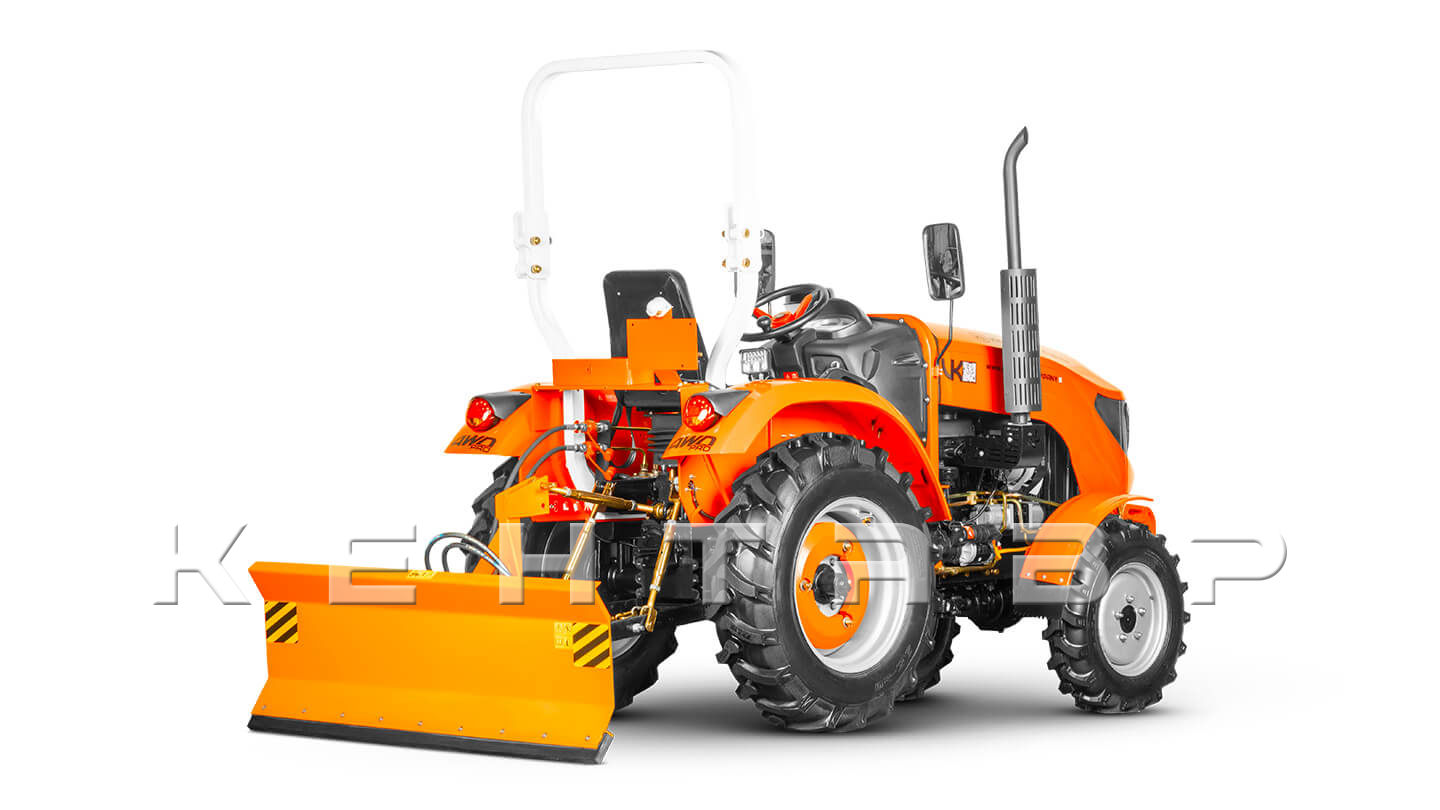

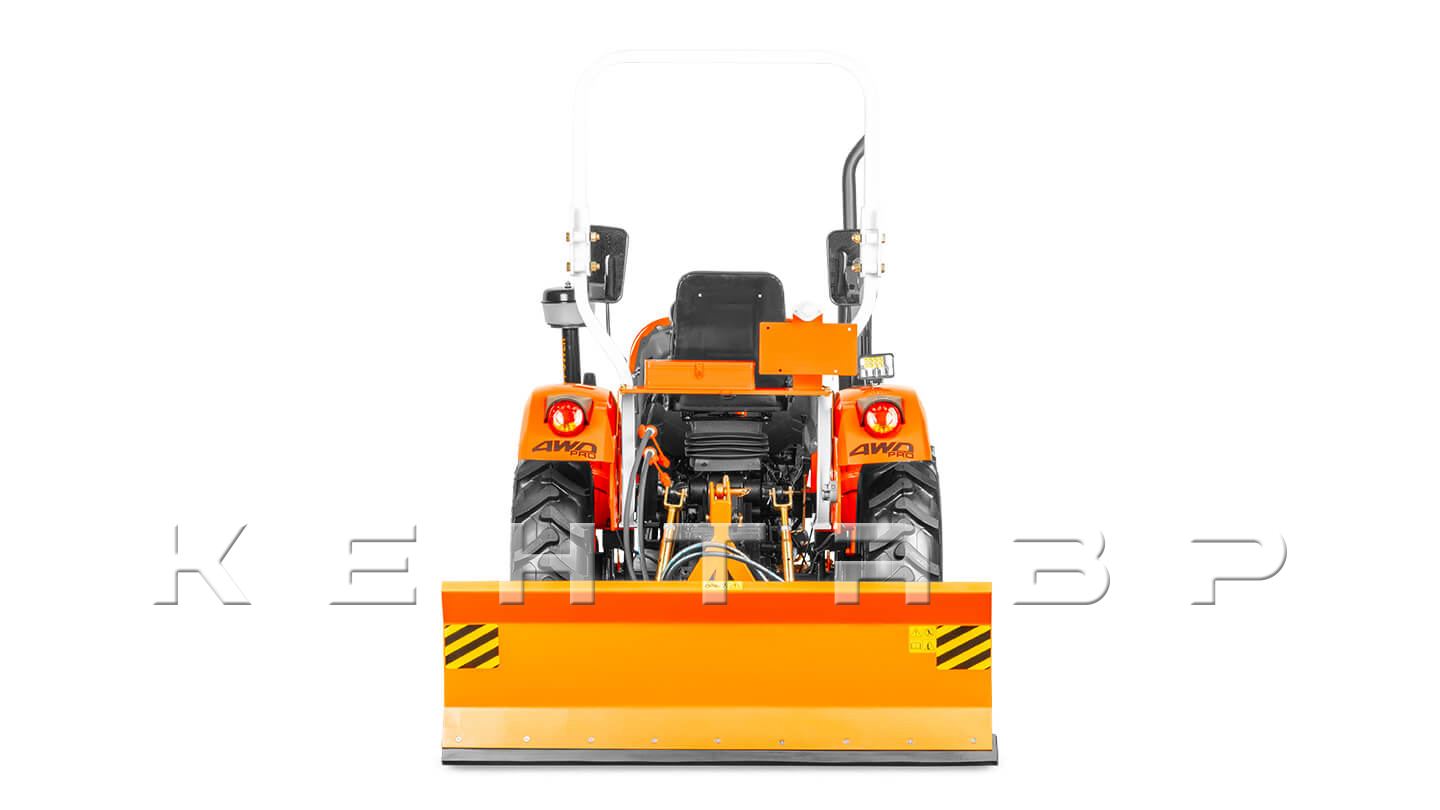

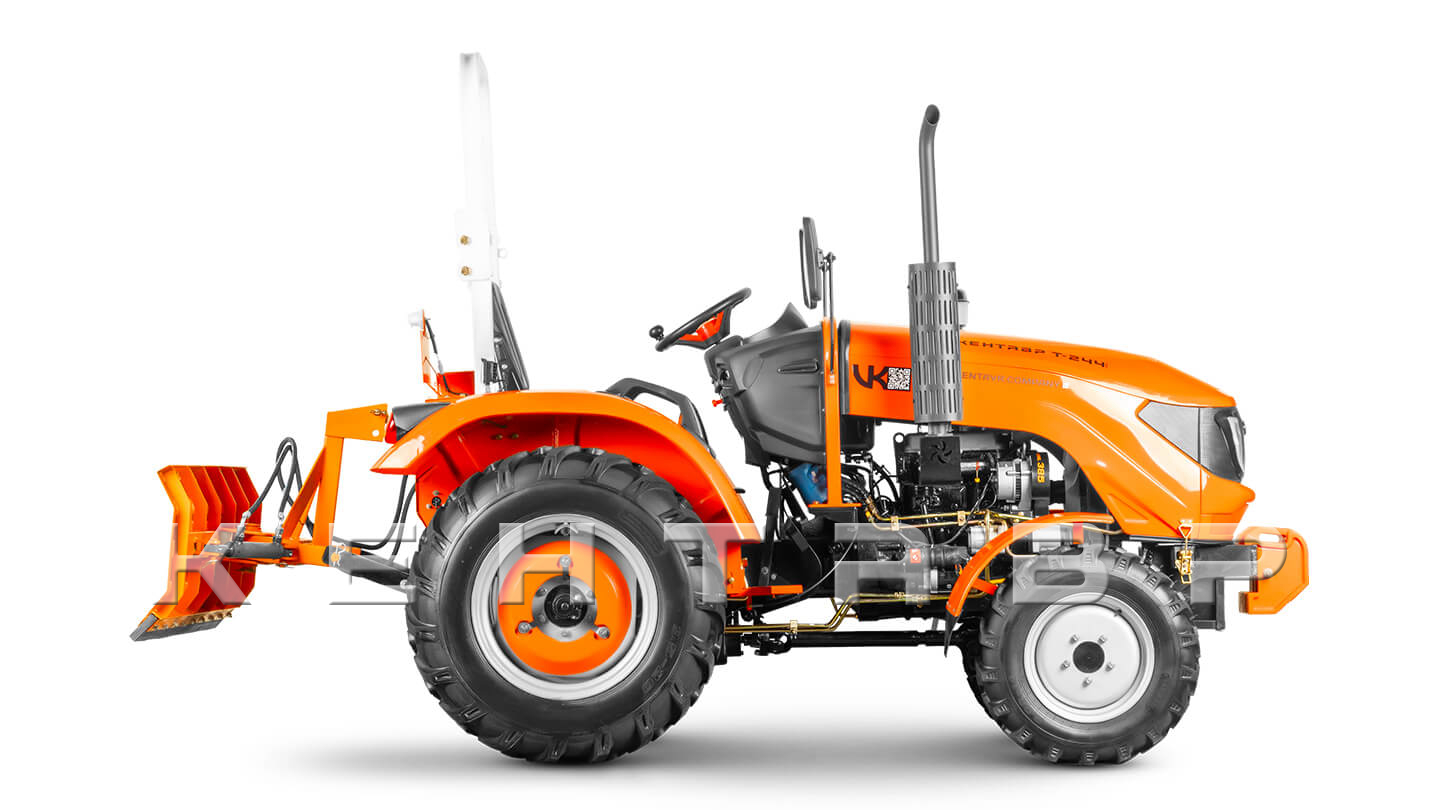

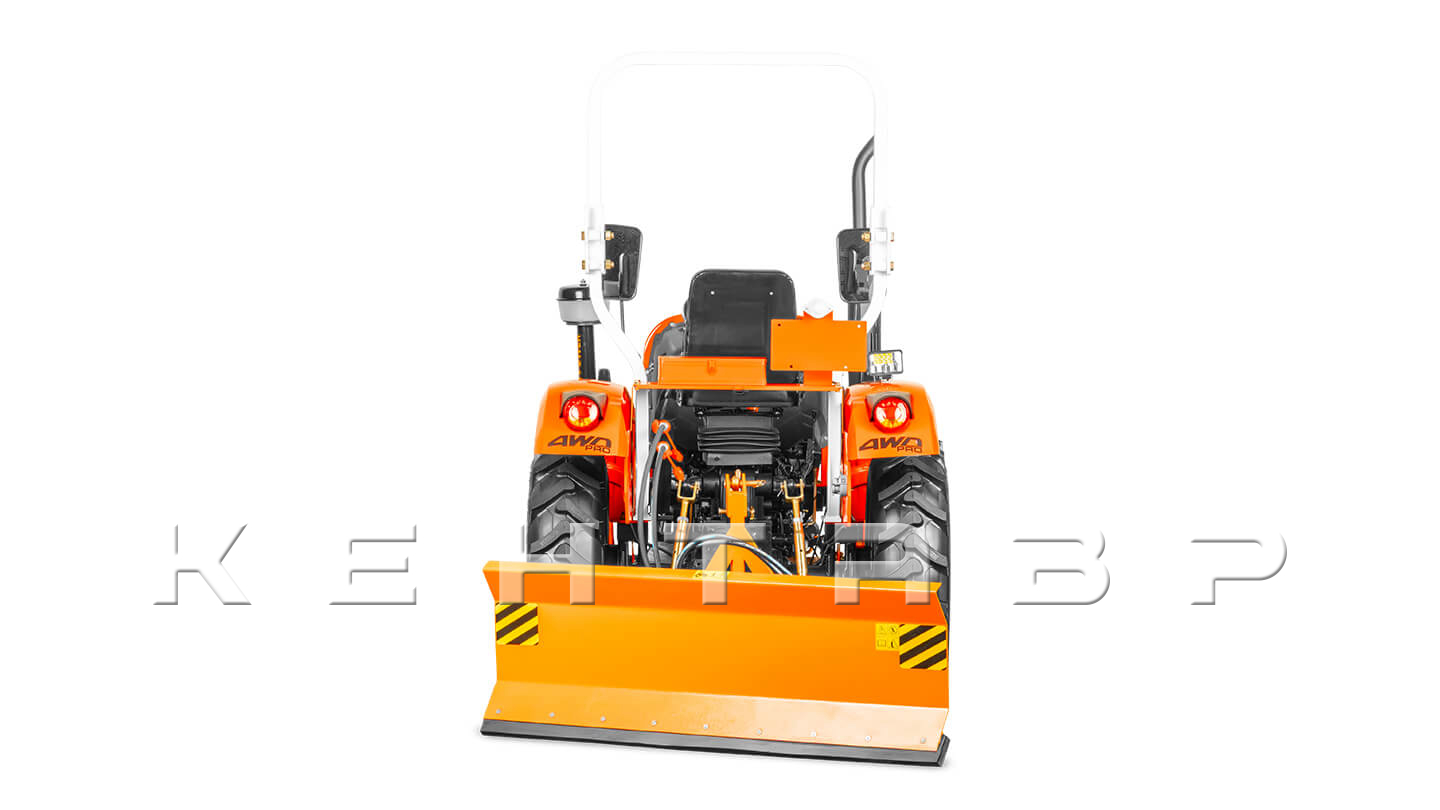

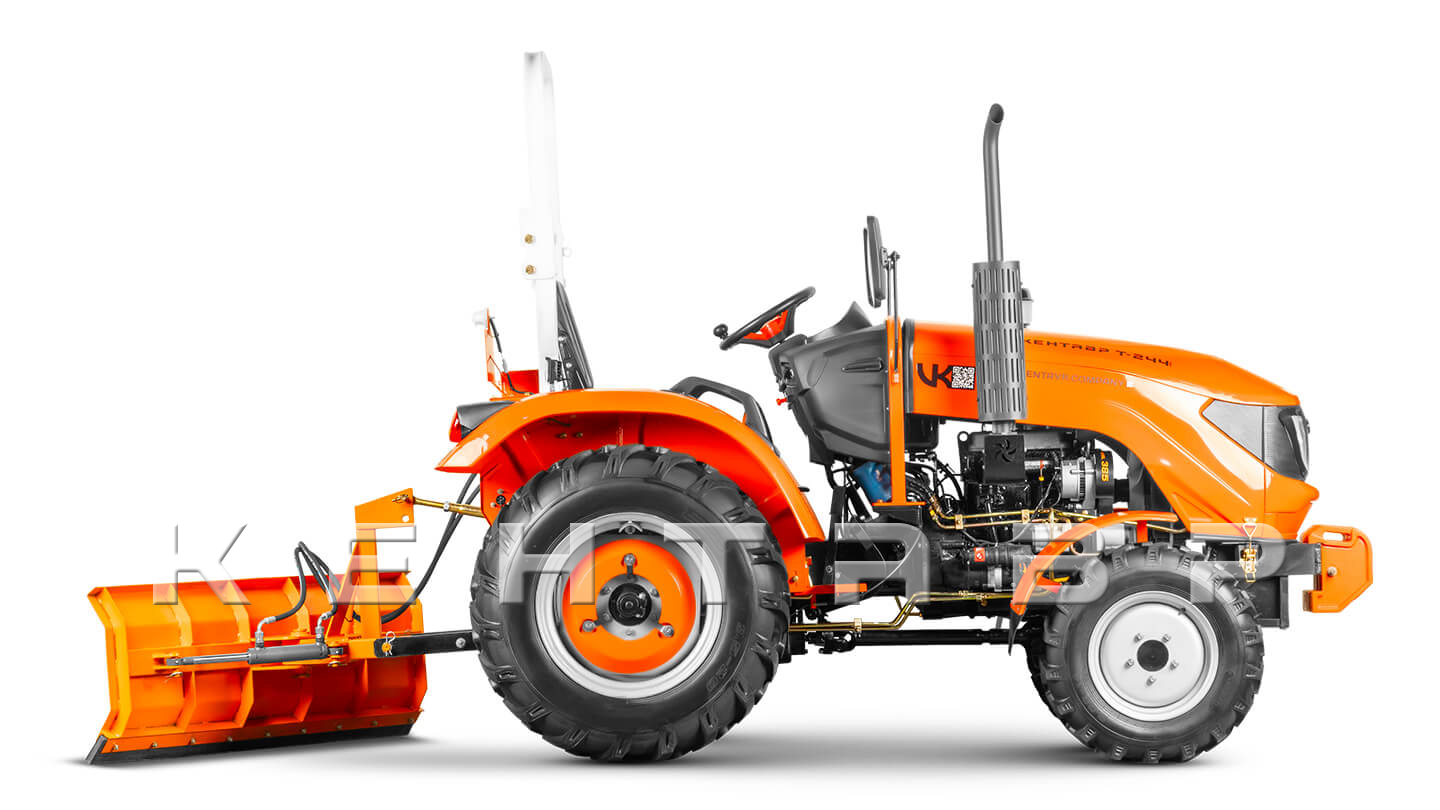

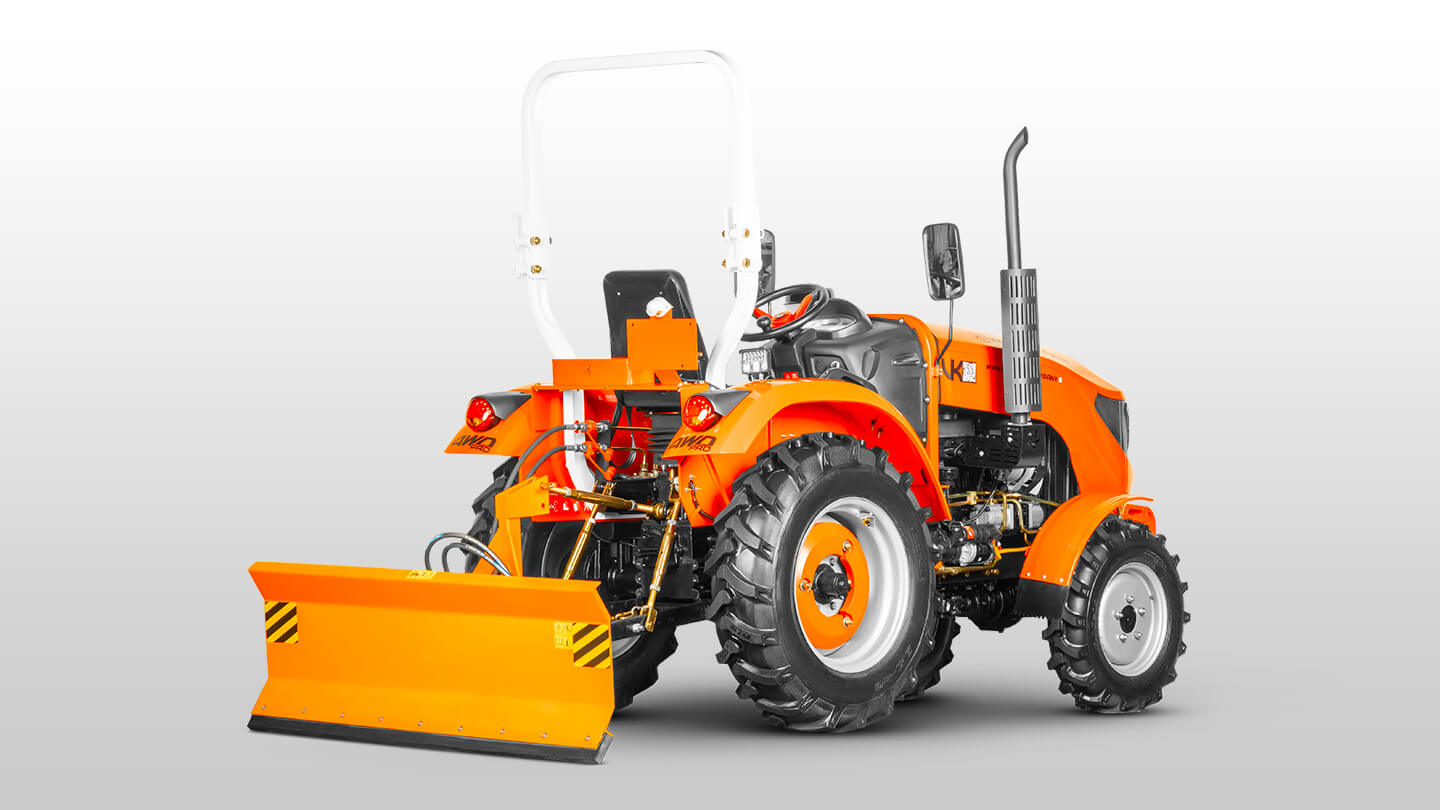

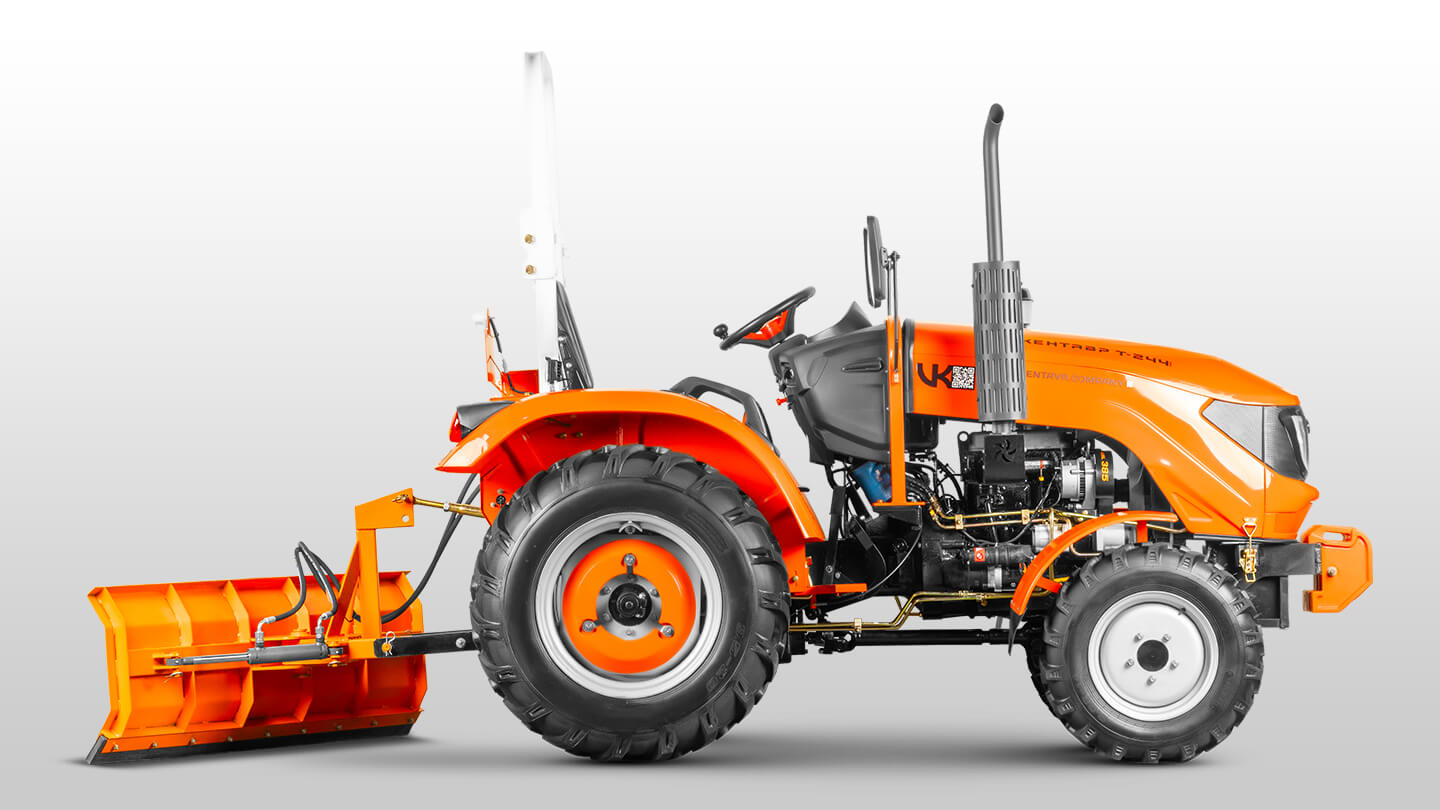

Отвал Flagman 1,6 м с гидроповоротом устанавливается на заднюю трехточечную навеску трактора и применяется для расчистки снега, снежной каши и рыхлой массы на дворах, подъездных путях, парковках, хозяйственных и складских территориях. Ширина захвата 1600 мм подходит для компактных тракторов от 24 л. с. Рабочая высота 540 мм позволяет перемещать снежную массу вдоль прохода или смещать ее к краю участка без чрезмерной нагрузки на трактор и навеску.

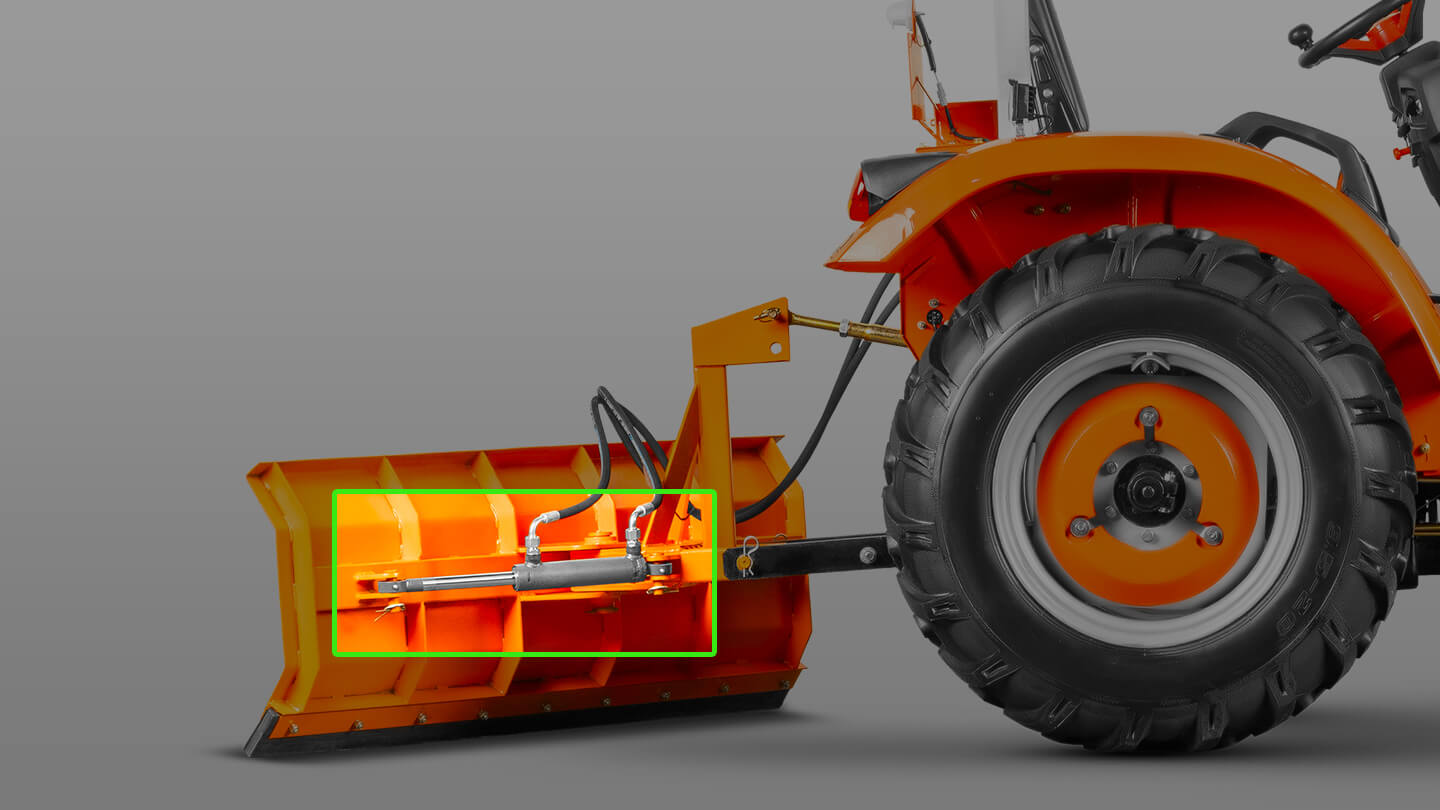

Рабочая часть изготовлена из листовой стали толщиной 4 мм. С тыльной стороны отвал усилен ребрами жесткости толщиной 4 мм, которые связывают верхнюю и нижнюю зоны рабочей части и снижают риск изгиба при работе с плотным, мокрым или слежавшимся снегом. Дополнительно по всей ширине задней части установлен профиль 75×40 мм, выполняющий функцию продольного силового элемента. Конструктивное исполнение повышает жесткость рабочей части и помогает равномернее распределять нагрузку по корпусу отвала.

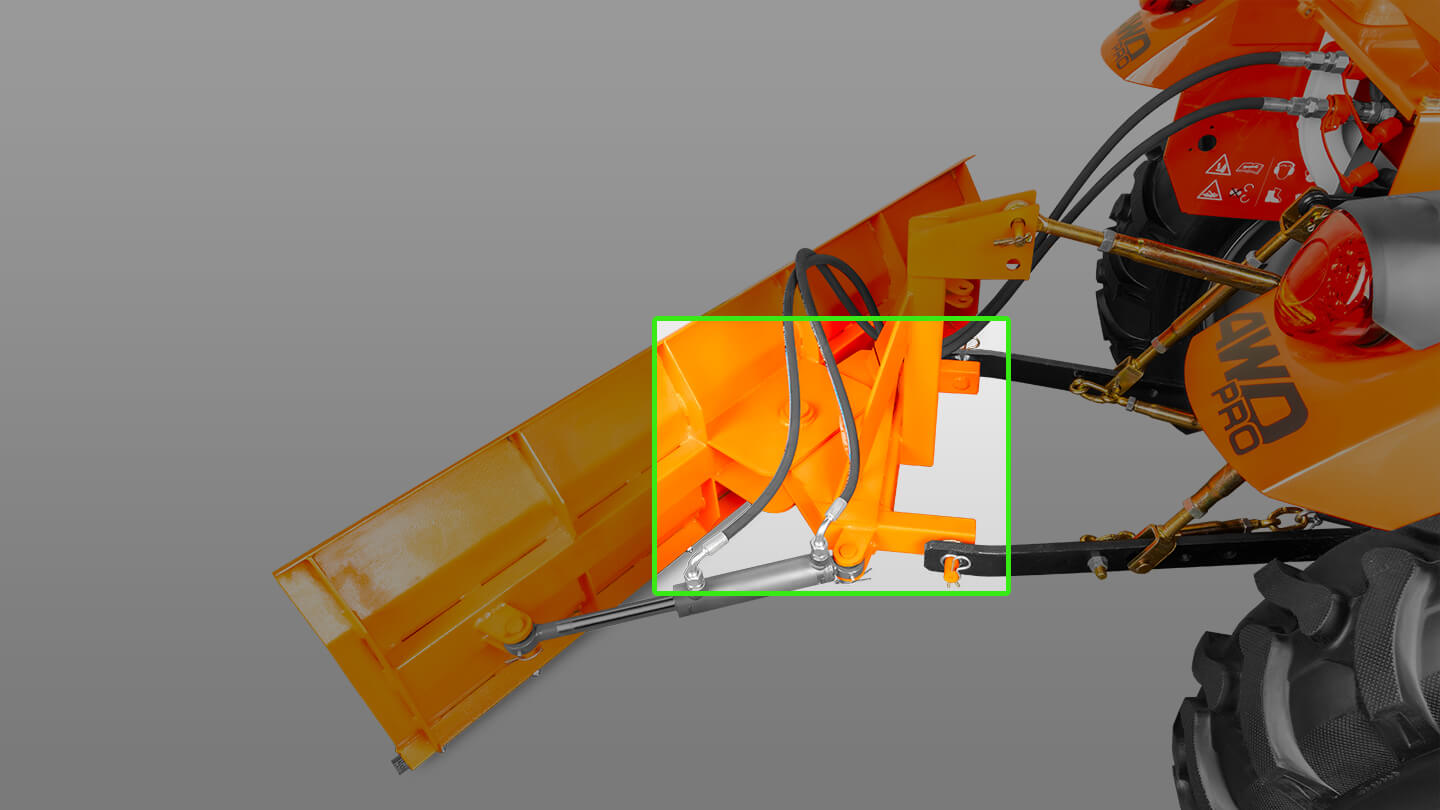

Поворотная часть соединена с рамой отвала через пластины толщиной 8 мм и ось диаметром 30 мм. Этот узел воспринимает основные нагрузки при работе отвала и передает усилие от рабочей части на раму навески. Усиленное исполнение зоны поворота снижает риск деформации при контакте с плотным снегом, неровностями покрытия и при боковом смещении материала.

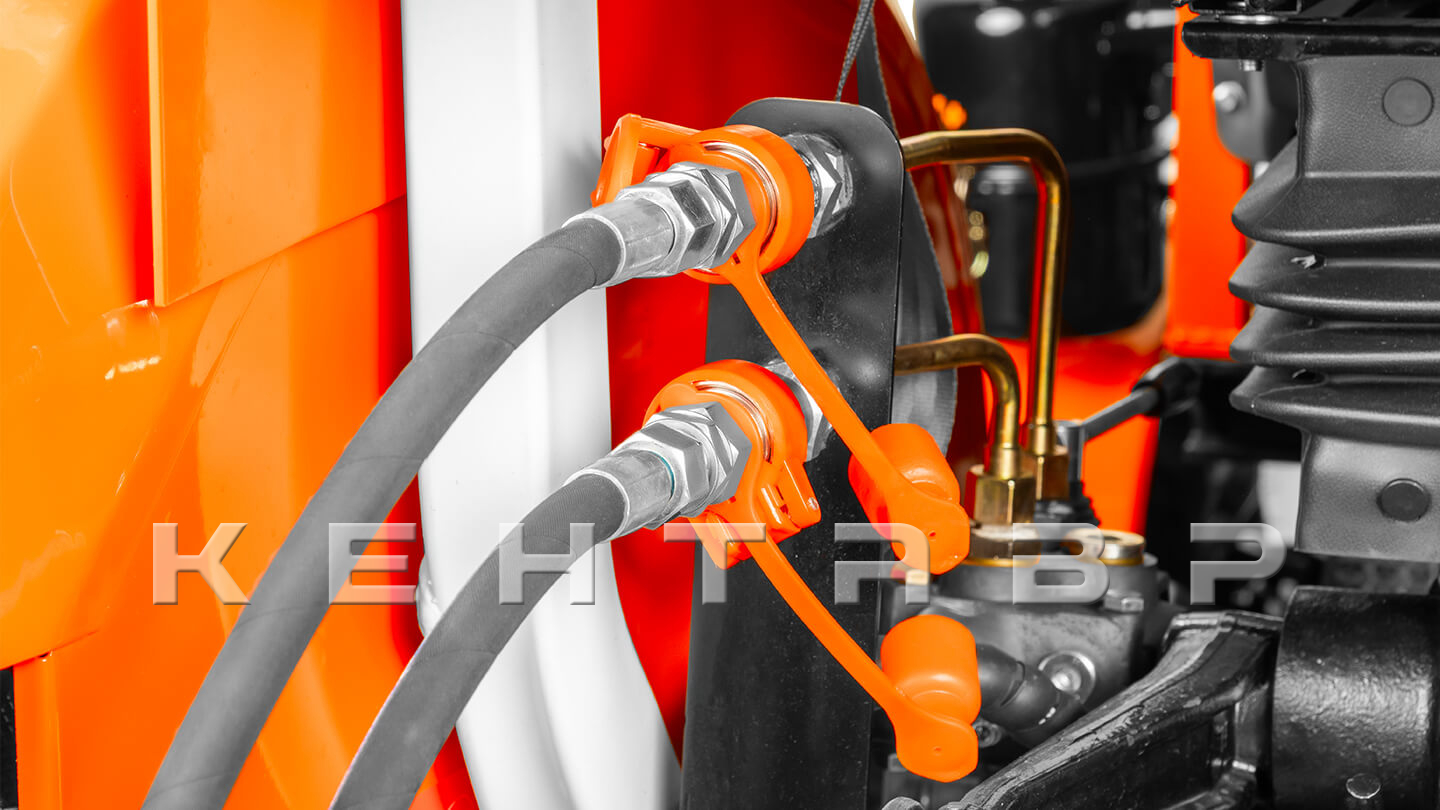

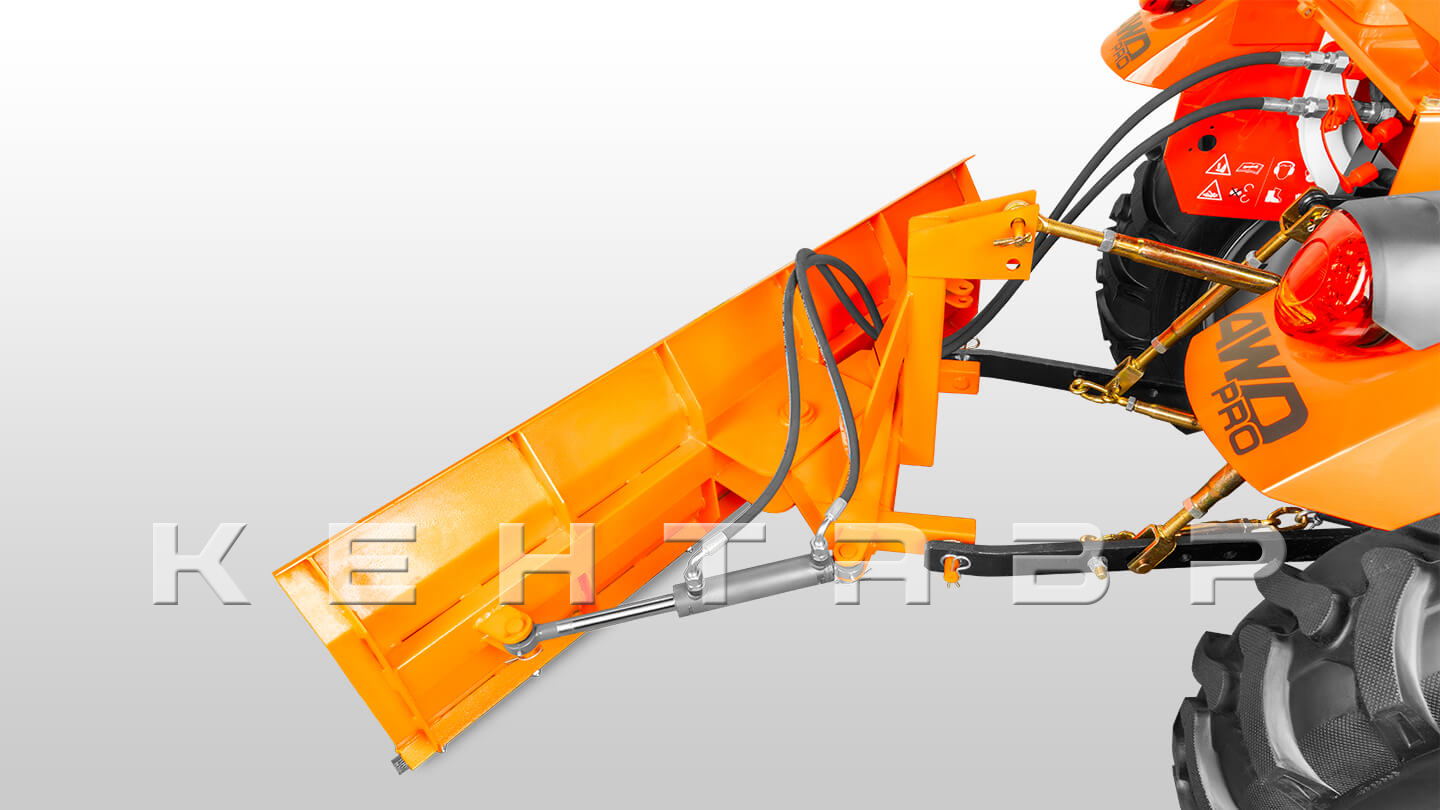

Поворот рабочей части выполняется гидравлически и позволяет изменять направление смещения материала без выхода оператора с рабочего места. Гидравлическая система отвала подключается к штатным быстросъемным соединениям трактора и управляется штатным гидрораспределителем. Это упрощает работу при частой смене направления сброса снега и особенно удобно при расчистке дворовых территорий, подъездных путей, площадок, обочин и участков со сложной траекторией движения.

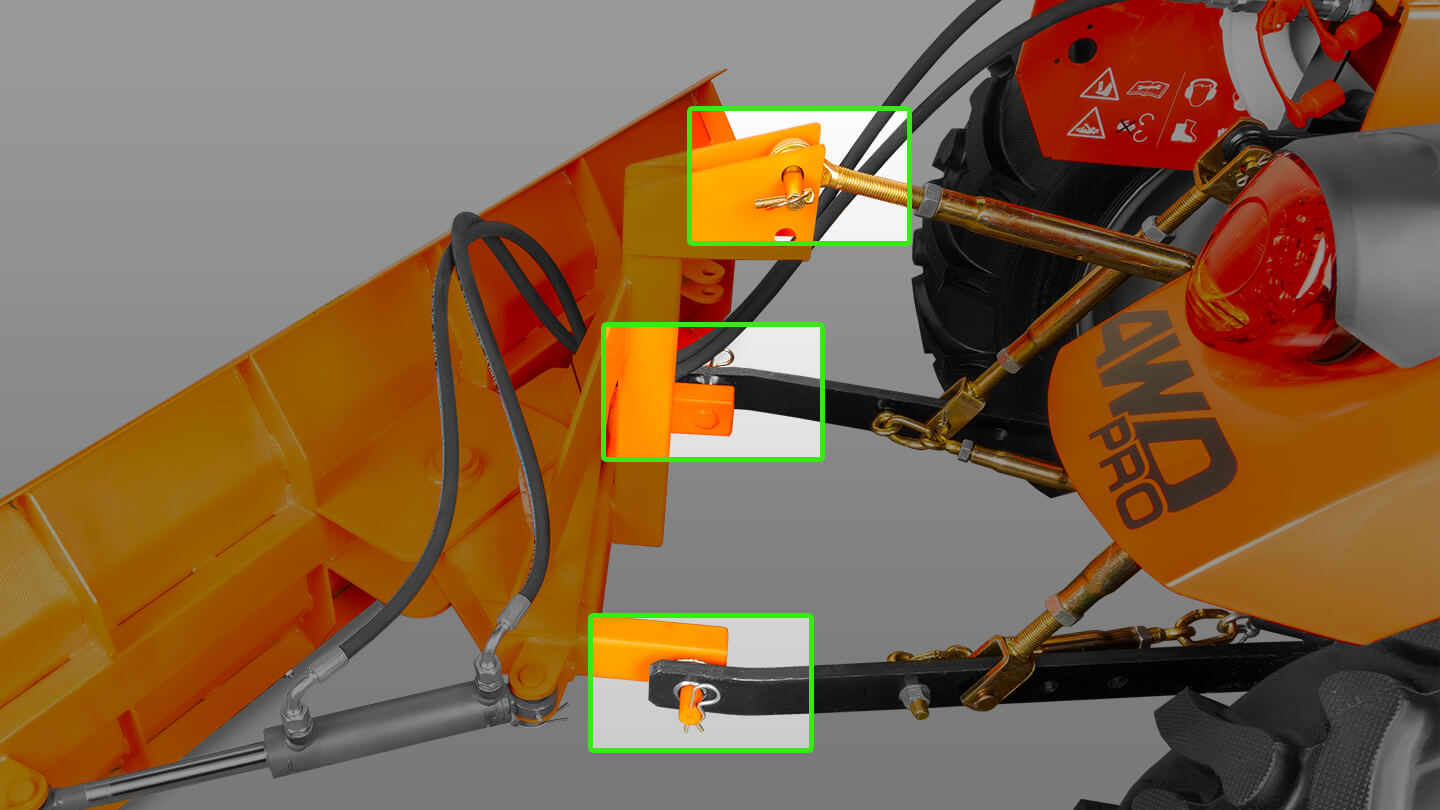

Система навески выполнена из профиля 40×60 мм и пластин толщиной 8 мм и шириной 55 мм. Отвал рассчитан на установку на заднюю трехточечную навеску 1 категории. Диаметр нижних пальцев составляет 22 мм, верхнего пальца — 19 мм. Профильная рама крепления воспринимает усилие от трехточечной навески трактора и передает его на рабочую часть отвала без локальной перегрузки в местах установки пальцев.

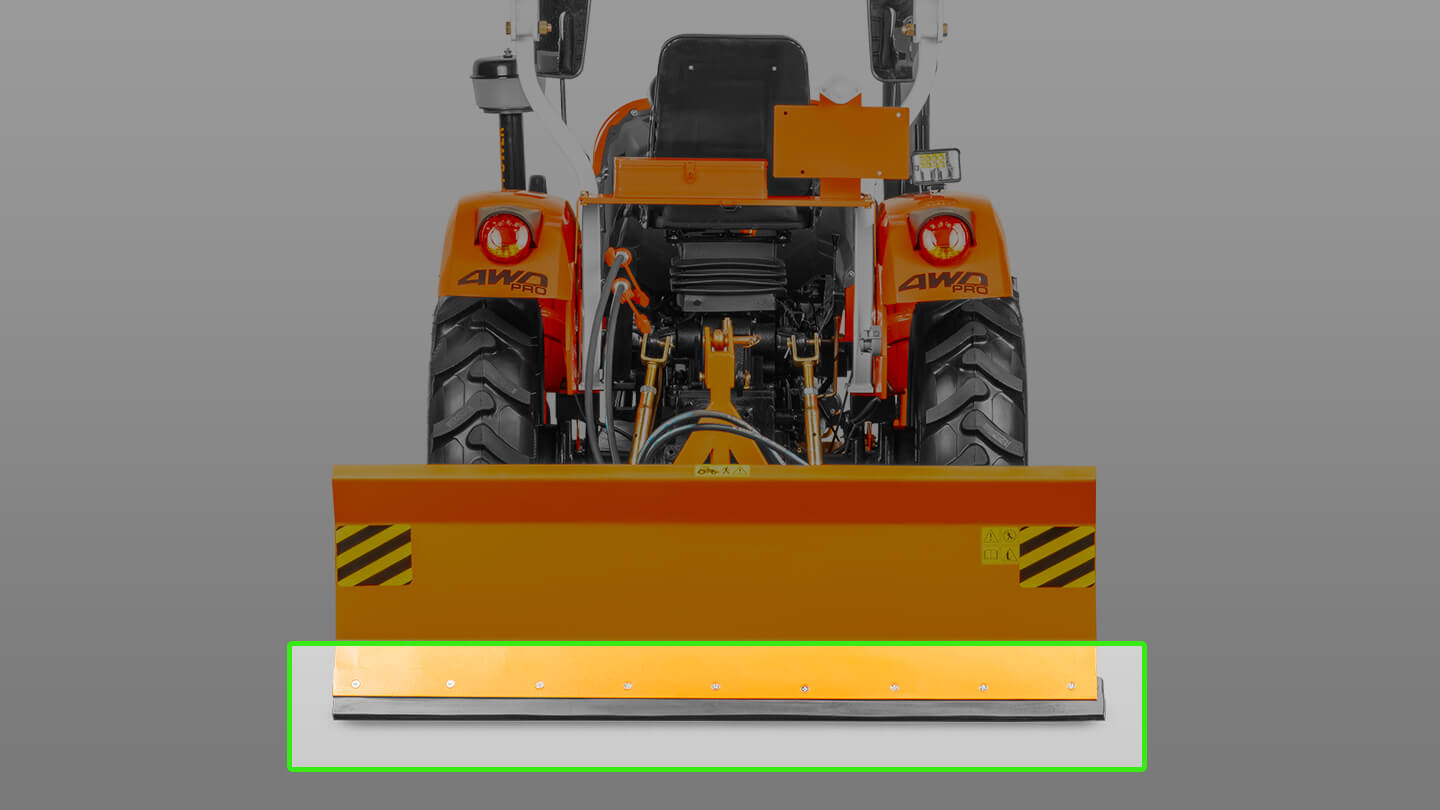

По нижней кромке установлена сменная резиновая лента размером 25×90 мм. Она контактирует с покрытием вместо металлической части отвала и принимает основной износ при уборке по асфальту, бетону, плитке, утрамбованному снегу и дворовым проездам. Резина смягчает проход по мелким неровностям, снижает ударные нагрузки на конструкцию и помогает защитить твердое покрытие от повреждений. При износе лента заменяется отдельно, без ремонта рабочей части отвала.

Металлические элементы отвала окрашены порошковым способом. Покрытие защищает сталь от прямого контакта с влагой, мокрым снегом, грязью и дорожными реагентами, которые ускоряют коррозию при зимней эксплуатации и сезонном хранении. Равномерный слой краски дольше сохраняет внешний вид агрегата и защищает рабочую часть, ребра жесткости, профильные элементы, поворотный узел и элементы крепления навески.
