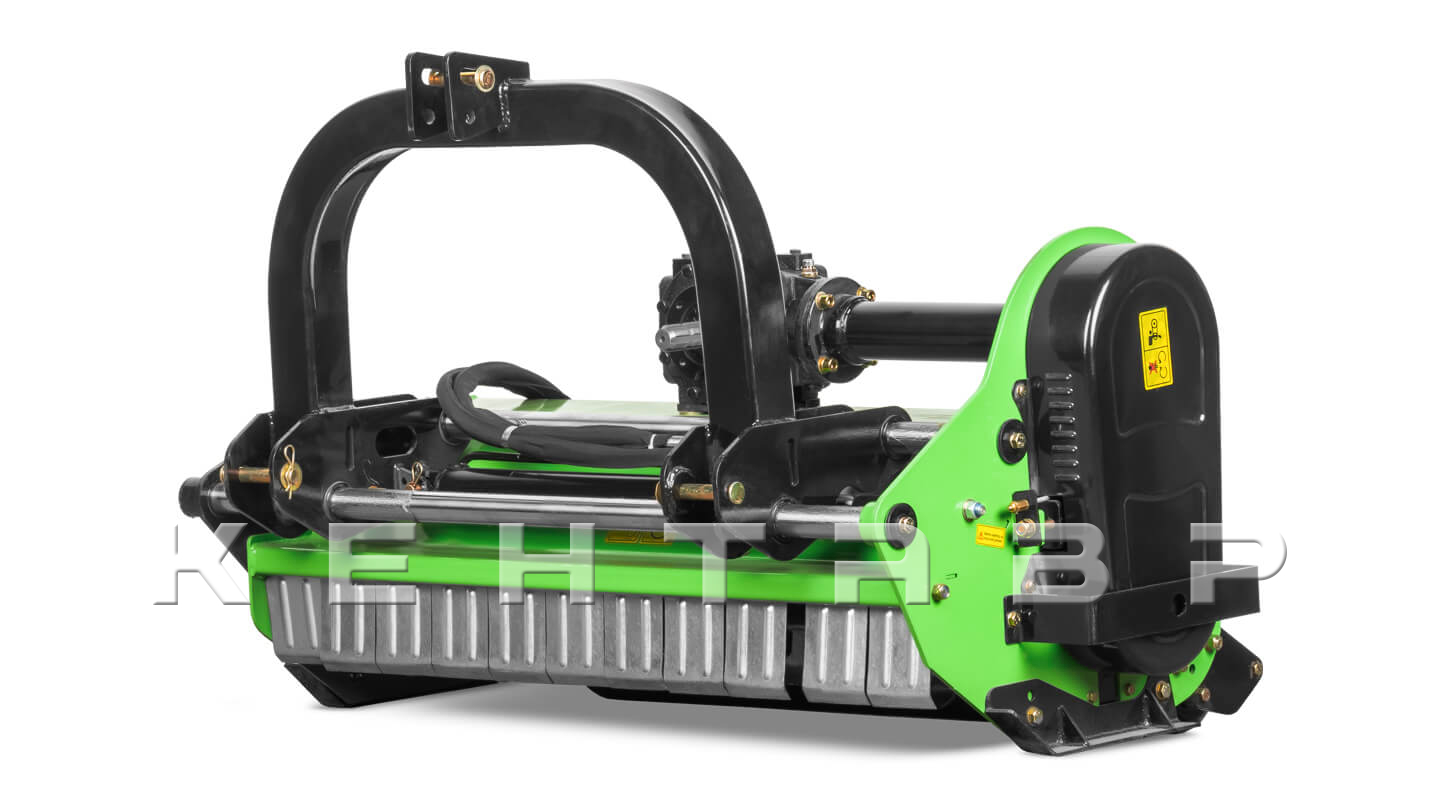

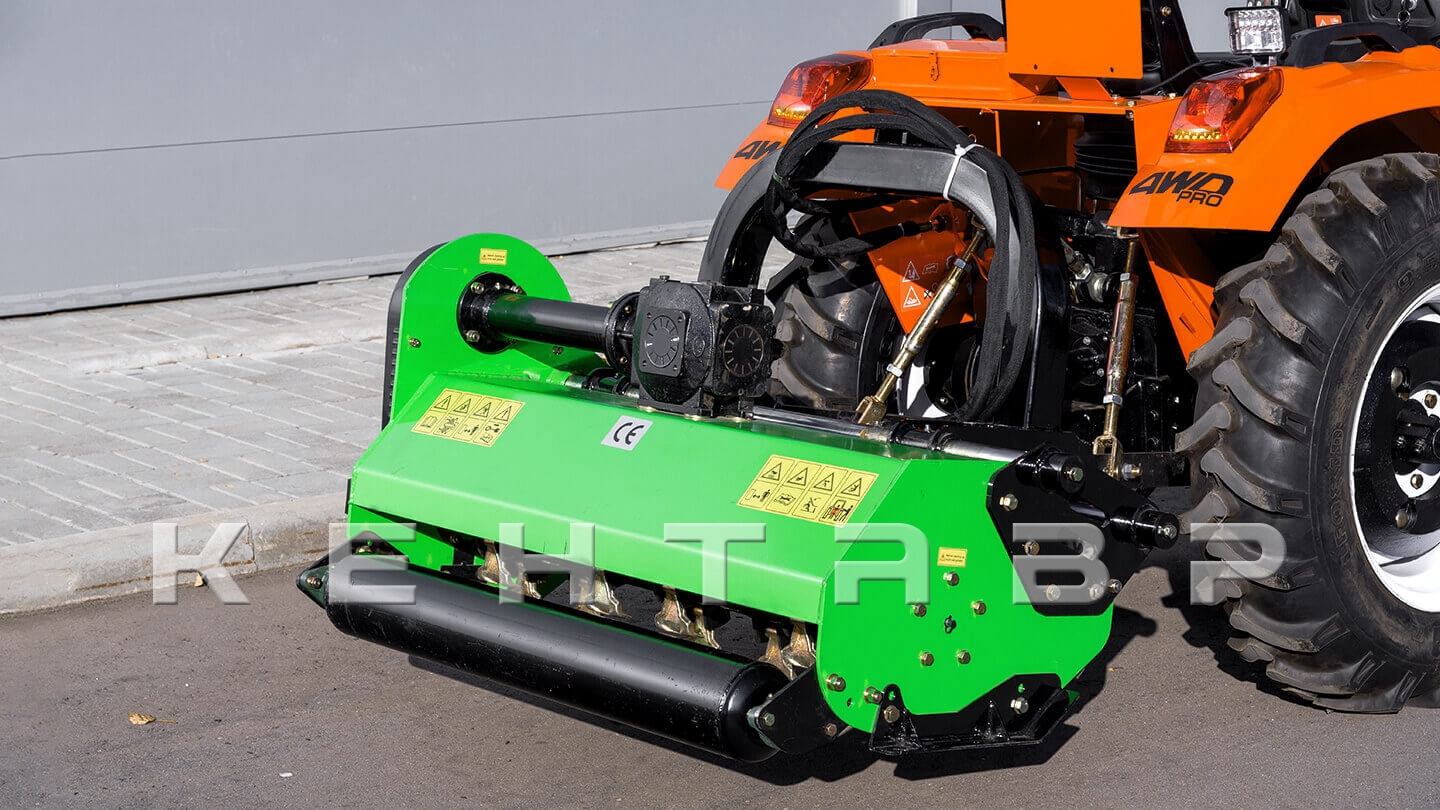

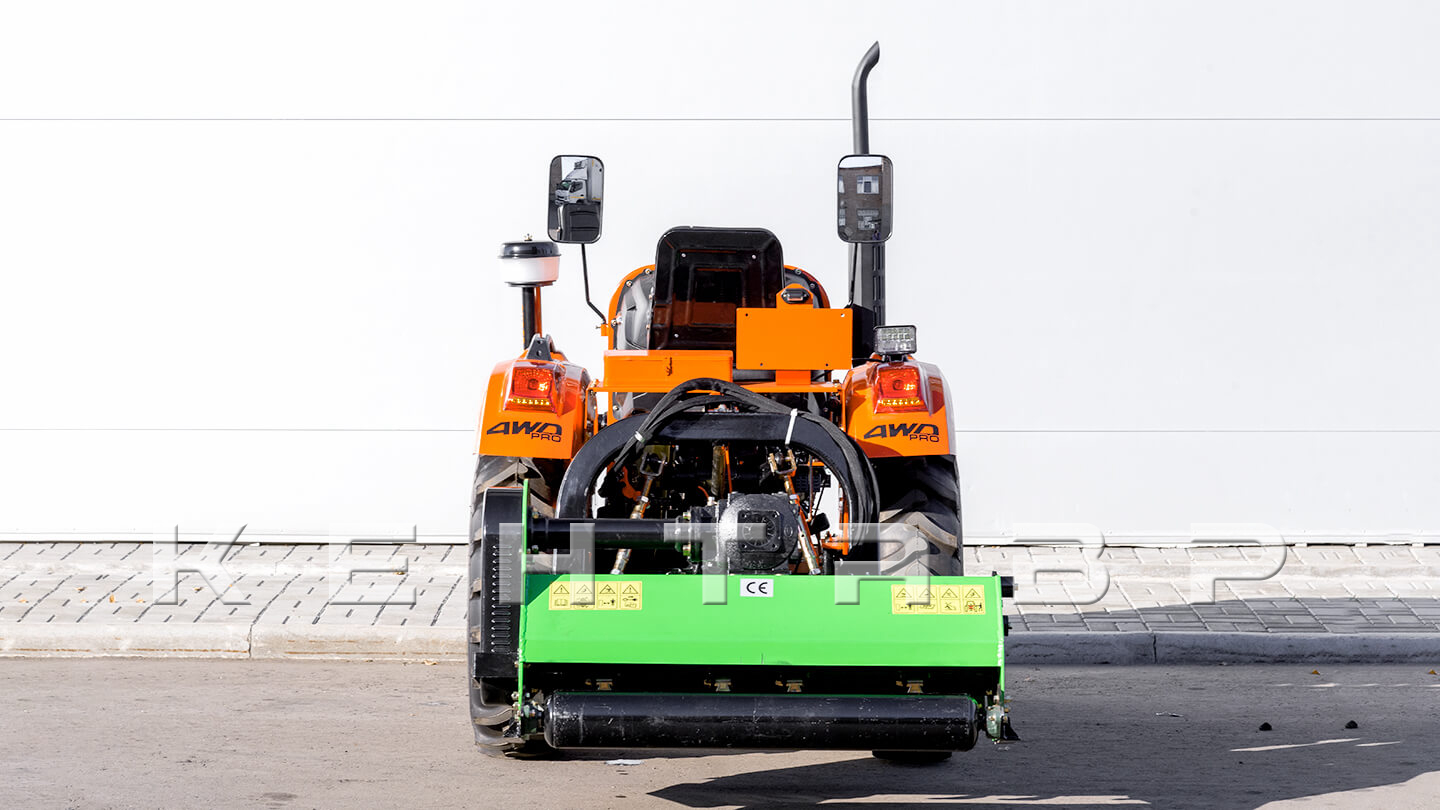

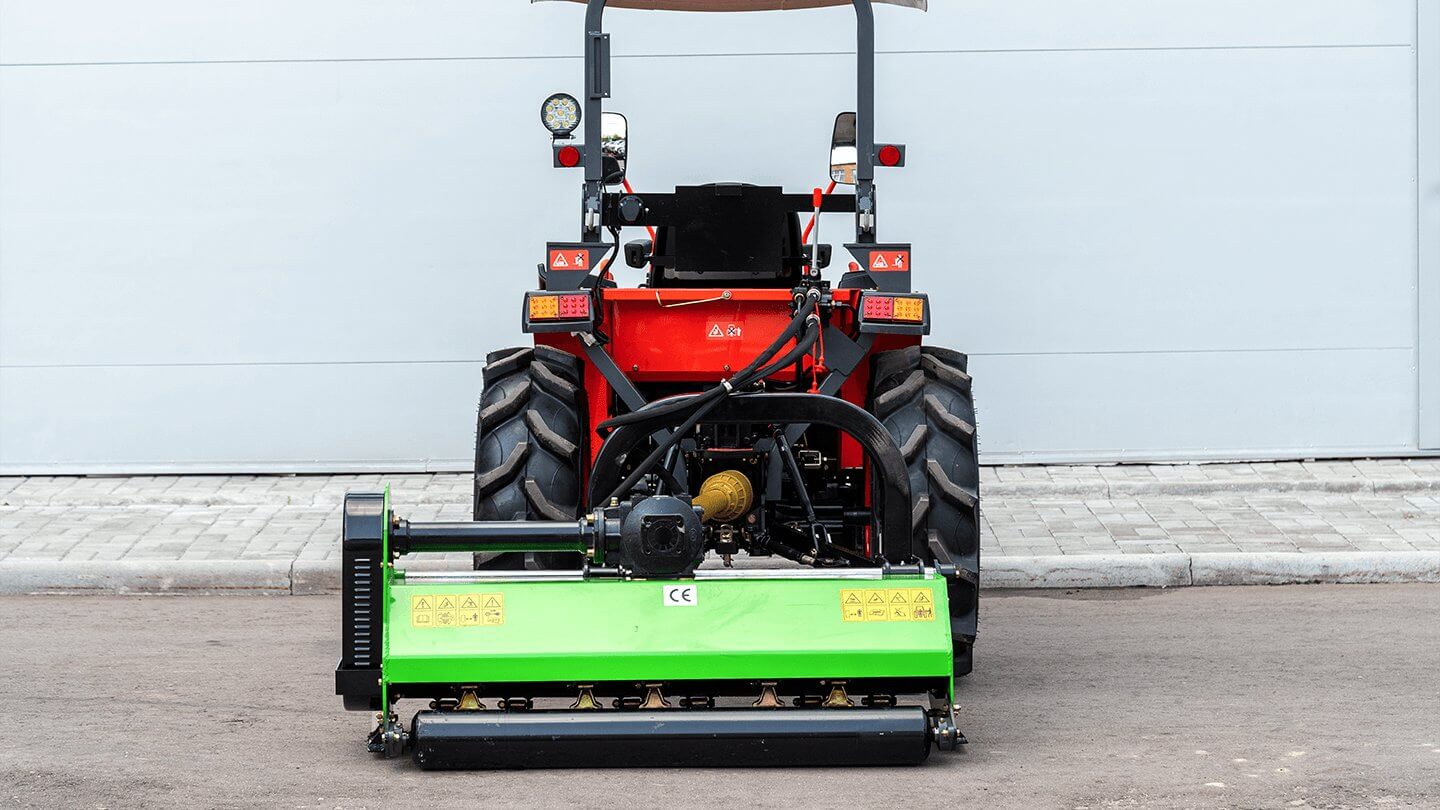

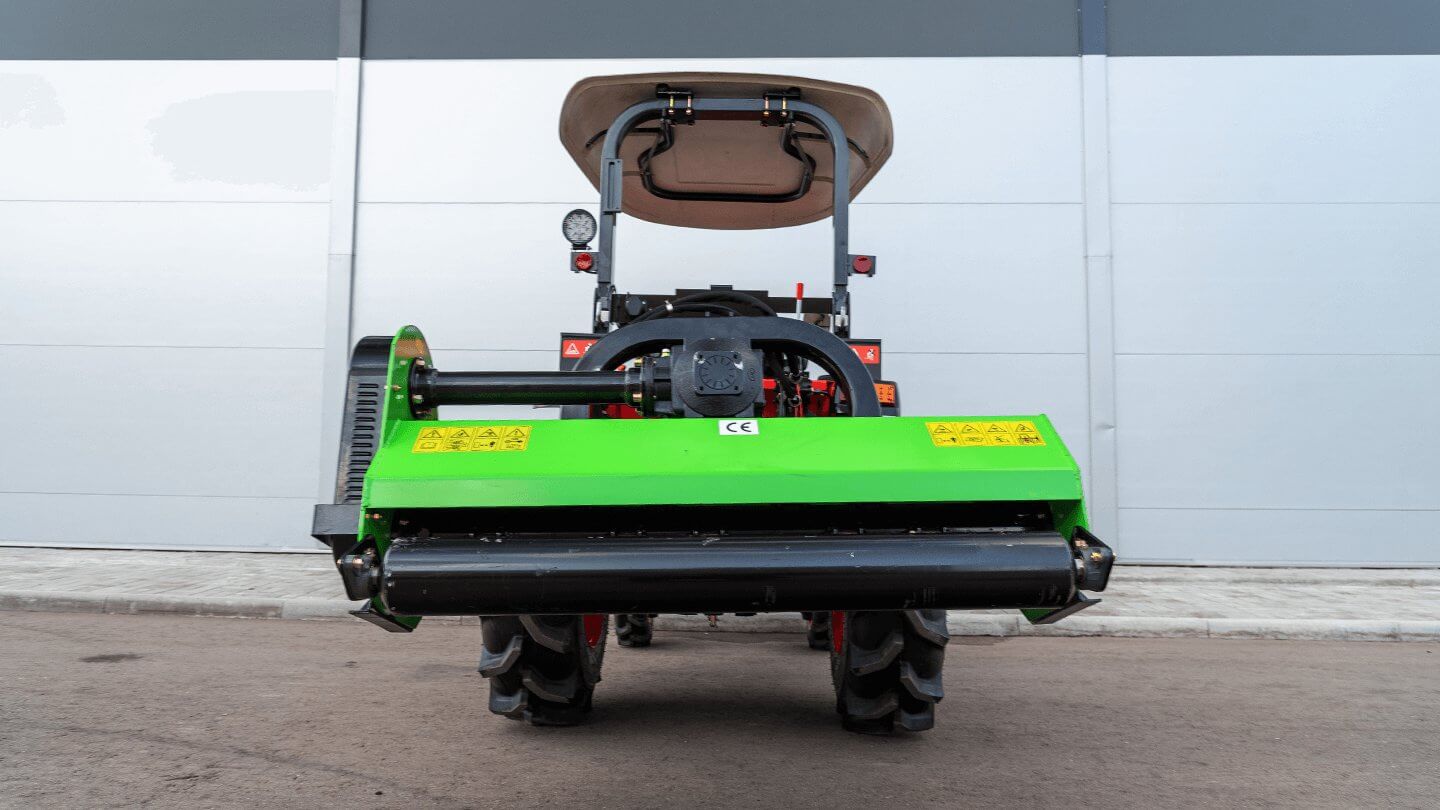

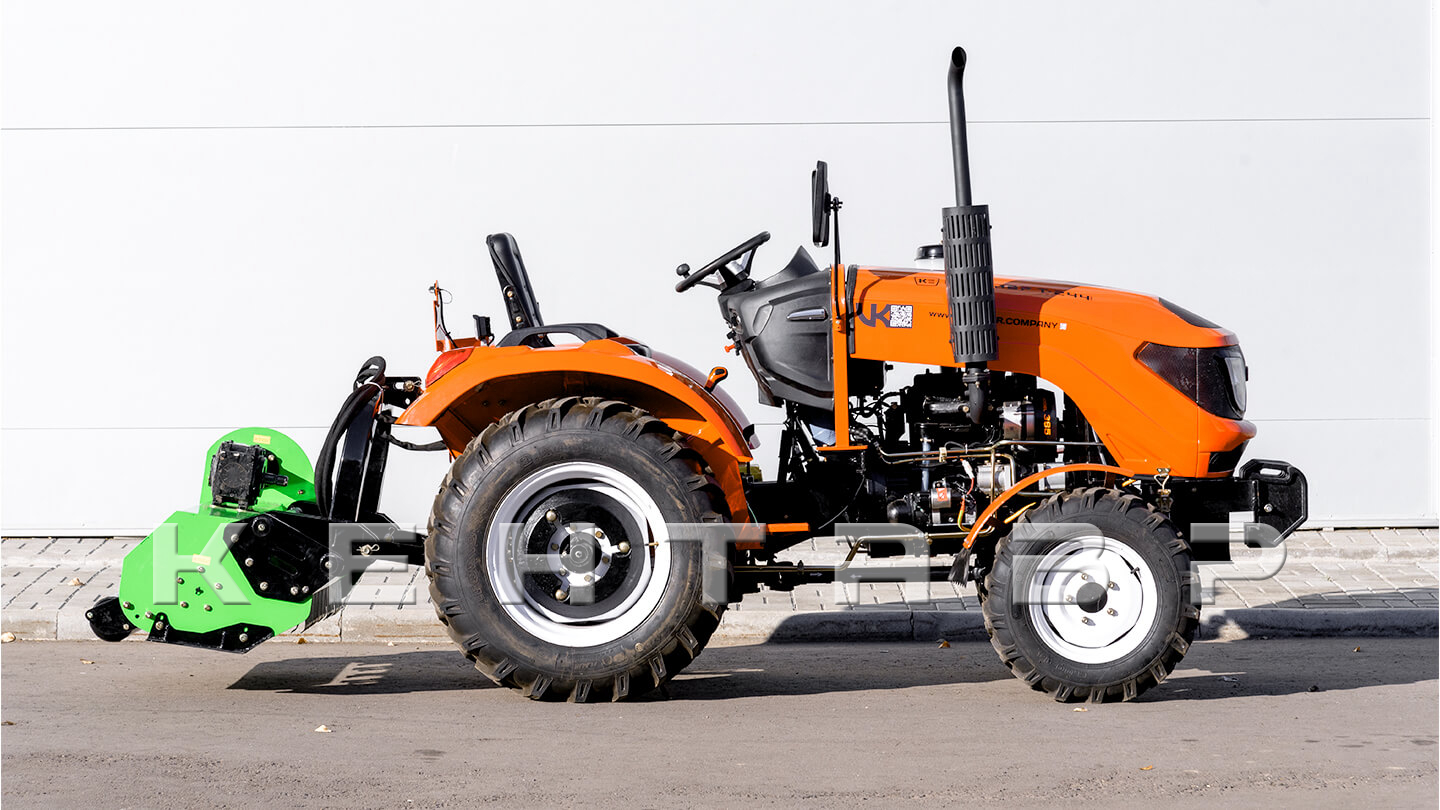

Косилка-измельчитель молотковая с гидравлическим смещением (Мульчер) Flagman | Флагман MG (1 м)

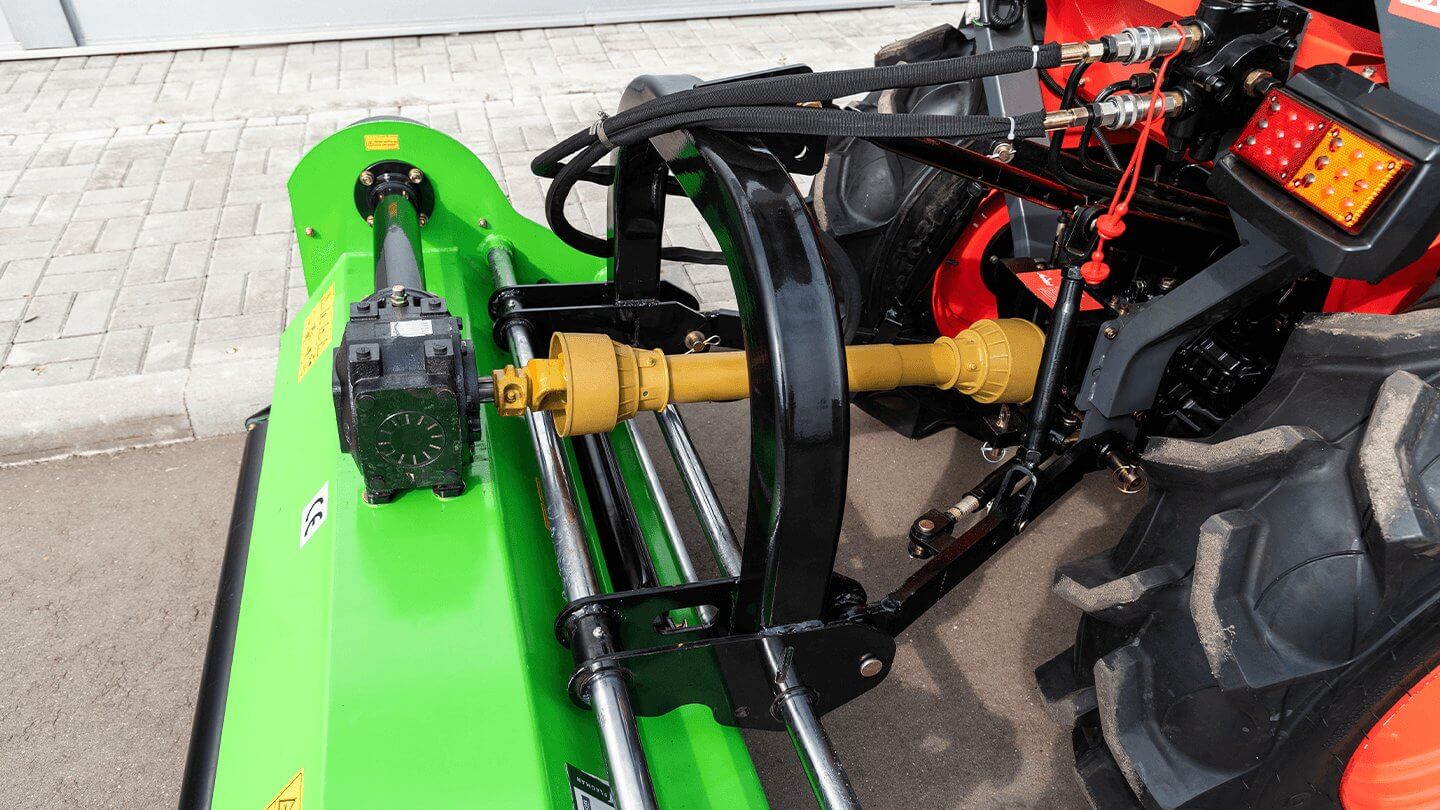

Рама навески служит для восприятия динамических и статических нагрузок и передачи их на навеску трактора. Основа — профиль 80×80 мм с проушинами 10 мм под нижние пальцы ⌀22 мм. Предусмотрены отверстие для жесткого подключения и продольная прорезь для «плавающего» крепления нижних тяг. Жесткая рама стабилизирует работу на неровностях, увеличивая надежность агрегата.

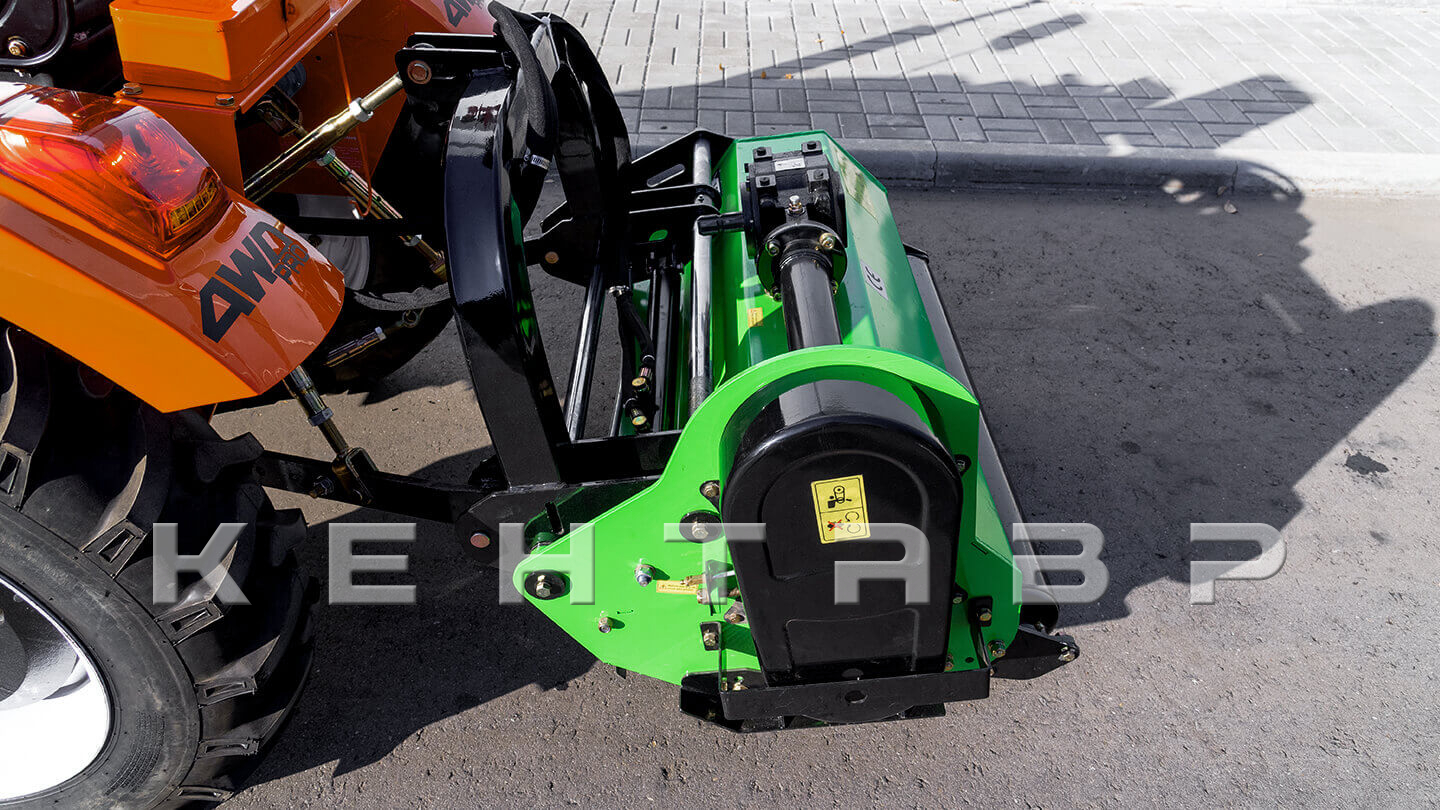

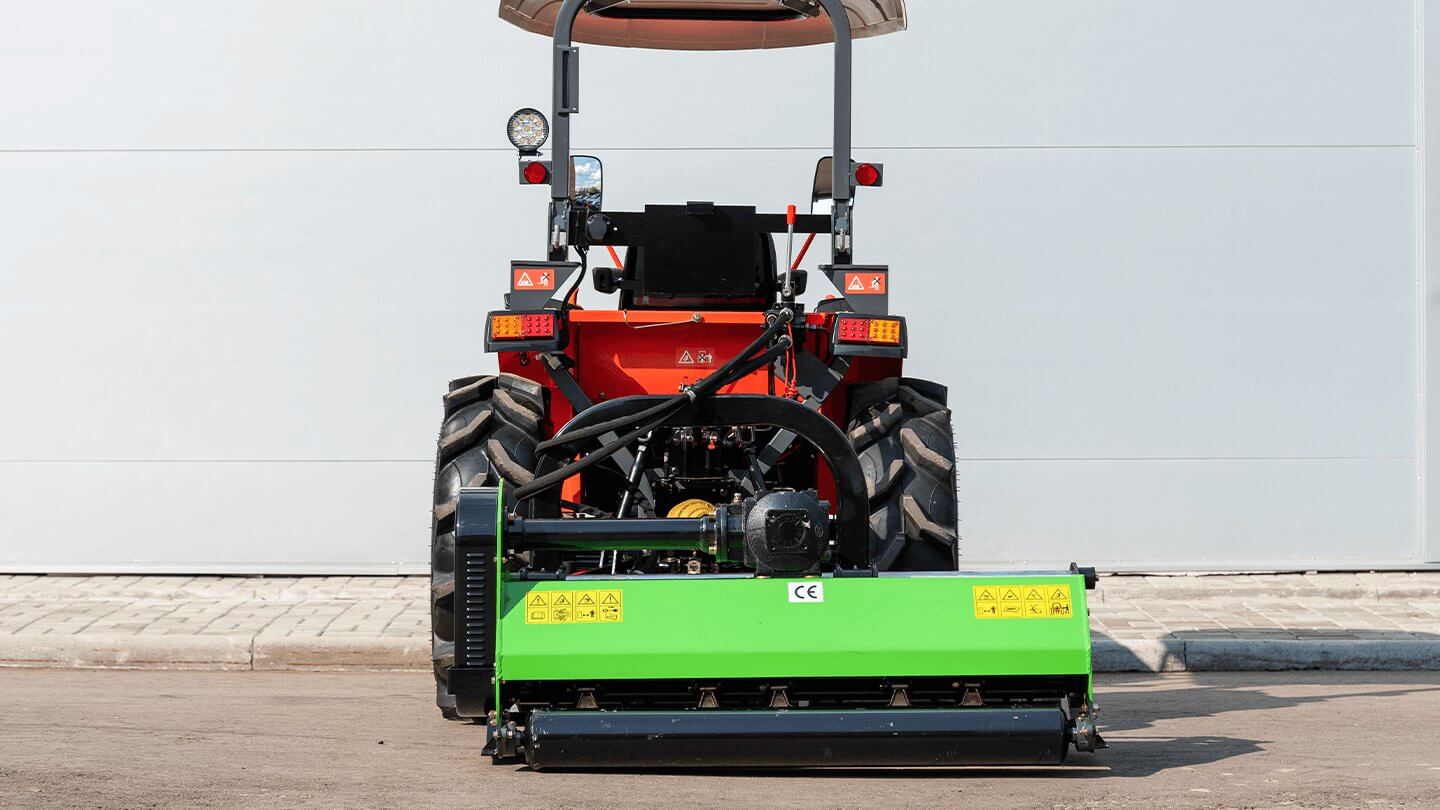

Смещение служит для бокового позиционирования мульчера на ходу. Система выполнена на двух хромированных направляющих; перемещение обеспечивает гидроцилиндр со штоком ⌀28 мм. Диапазон смещения — от 170 до 350 мм в зависимости от модели, чего хватает для работы у кромки рядов и препятствий без повторных заходов.

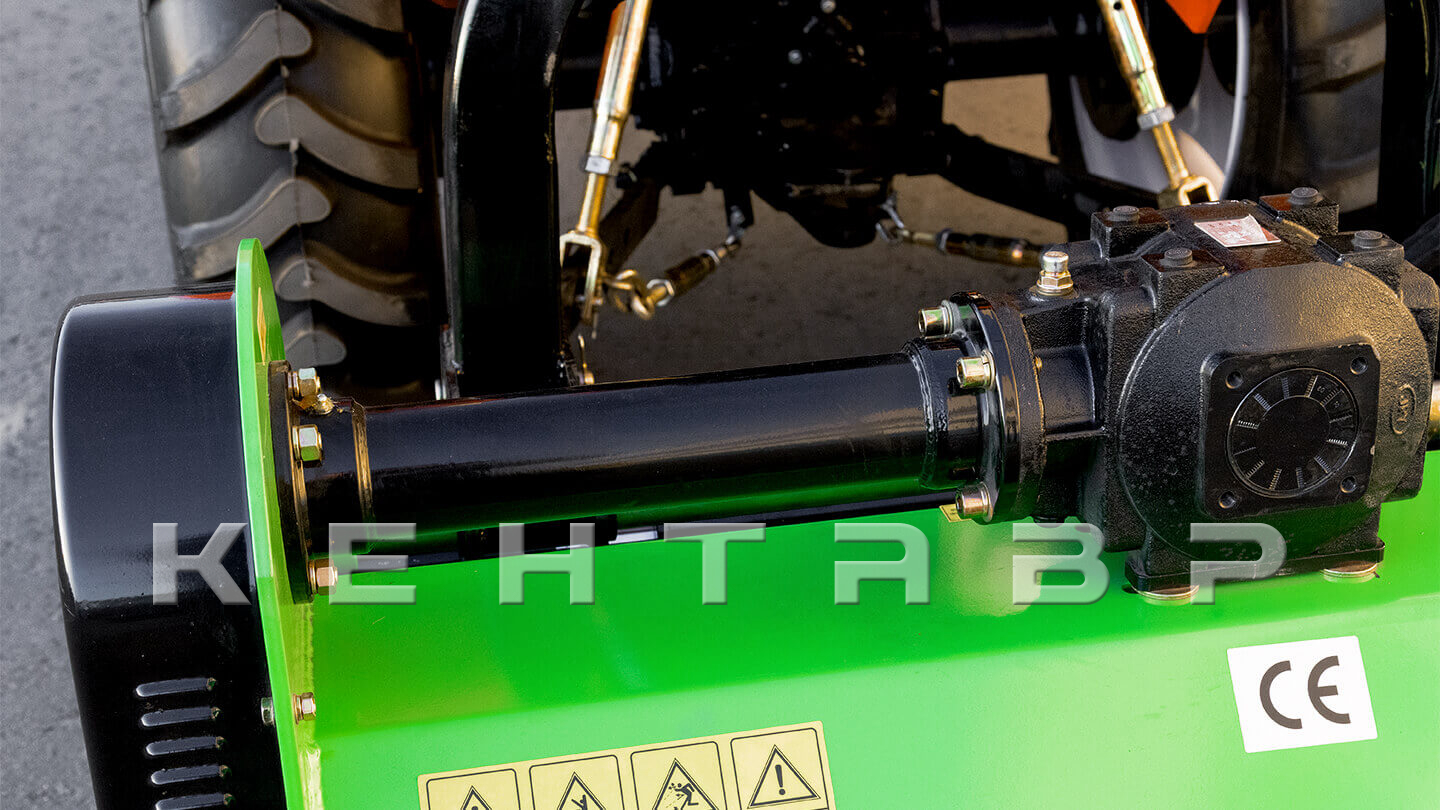

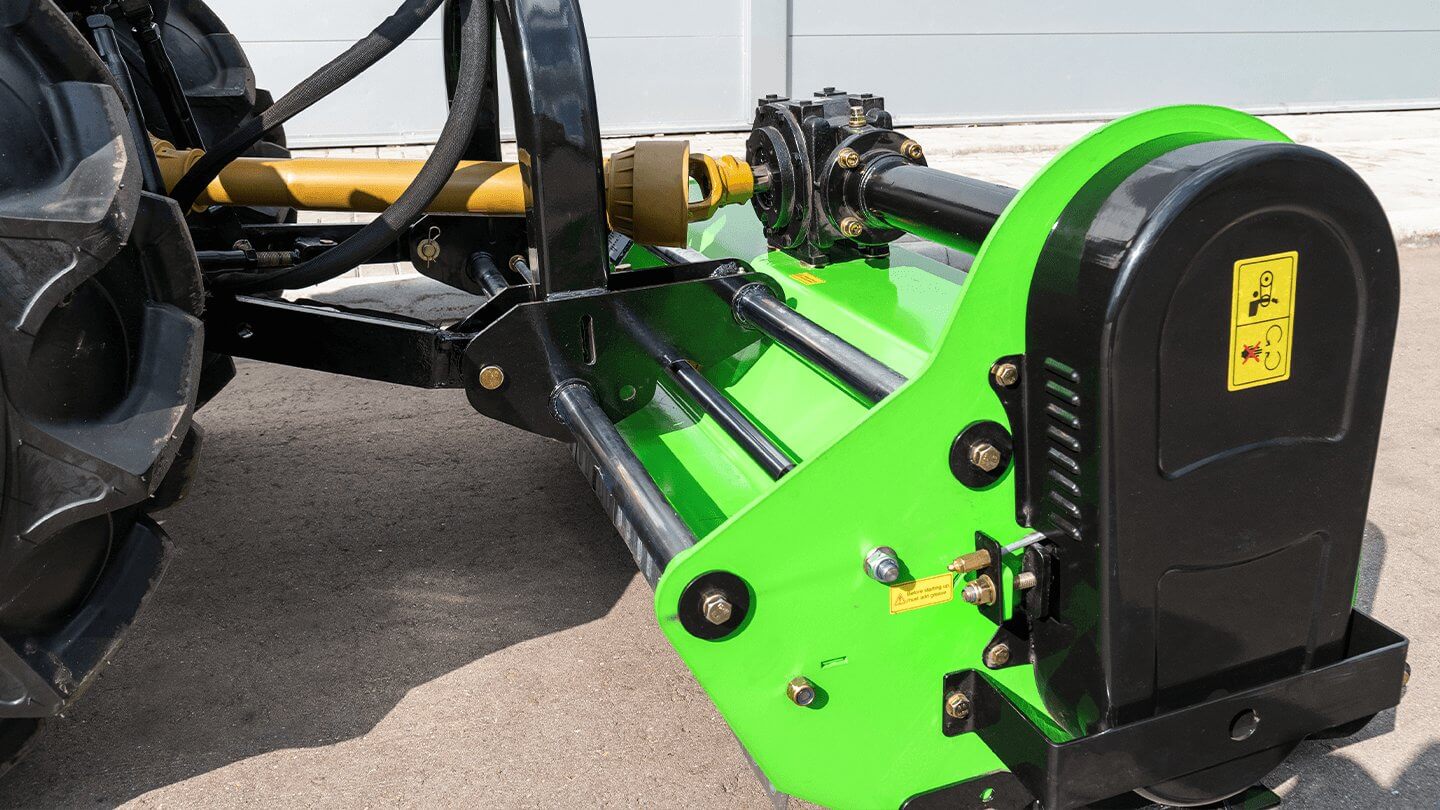

Редуктор передаёт момент от ВОМ на рабочий вал через боковую ременную передачу. Фланец соединения: редуктор→боковой привод — 12 мм; приводной вал в корпусе ⌀75 мм. Боковой привод закрыт кожухом с вентиляционными окнами для охлаждения; наружная защитная пластина бокового привода — 4 мм. Принудительное охлаждение ременного отсека поддерживают стабильную работу и долговечность узла при длительных нагрузках.

Корпус представляет собой сварной короб из стали 4 мм с боковыми стенками 8 мм. Жесткая геометрия снижает вибрации и деформации от встреч с плотной растительностью и неровностями на почве. Масса агрегата варьируется в зависимости от ширины: от 310 кг для MG 1,2 до 451 кг для MG 2,2. Высокая масса свидетельствует о запасе прочности и надёжности.

Рабочий вал ⌀120 мм с пластинами крепления ножей толщиной 8 мм. Динамическая балансировка снижает вибрации на ВОМ и корпус агрегата. Спиральное расположение ножей выравнивает нагрузку по ширине и уменьшает потребную мощность трактора. Вал увеличенного диаметра устойчив к ударным нагрузкам и поддерживает ровную линию среза на влажной и грубой растительности.

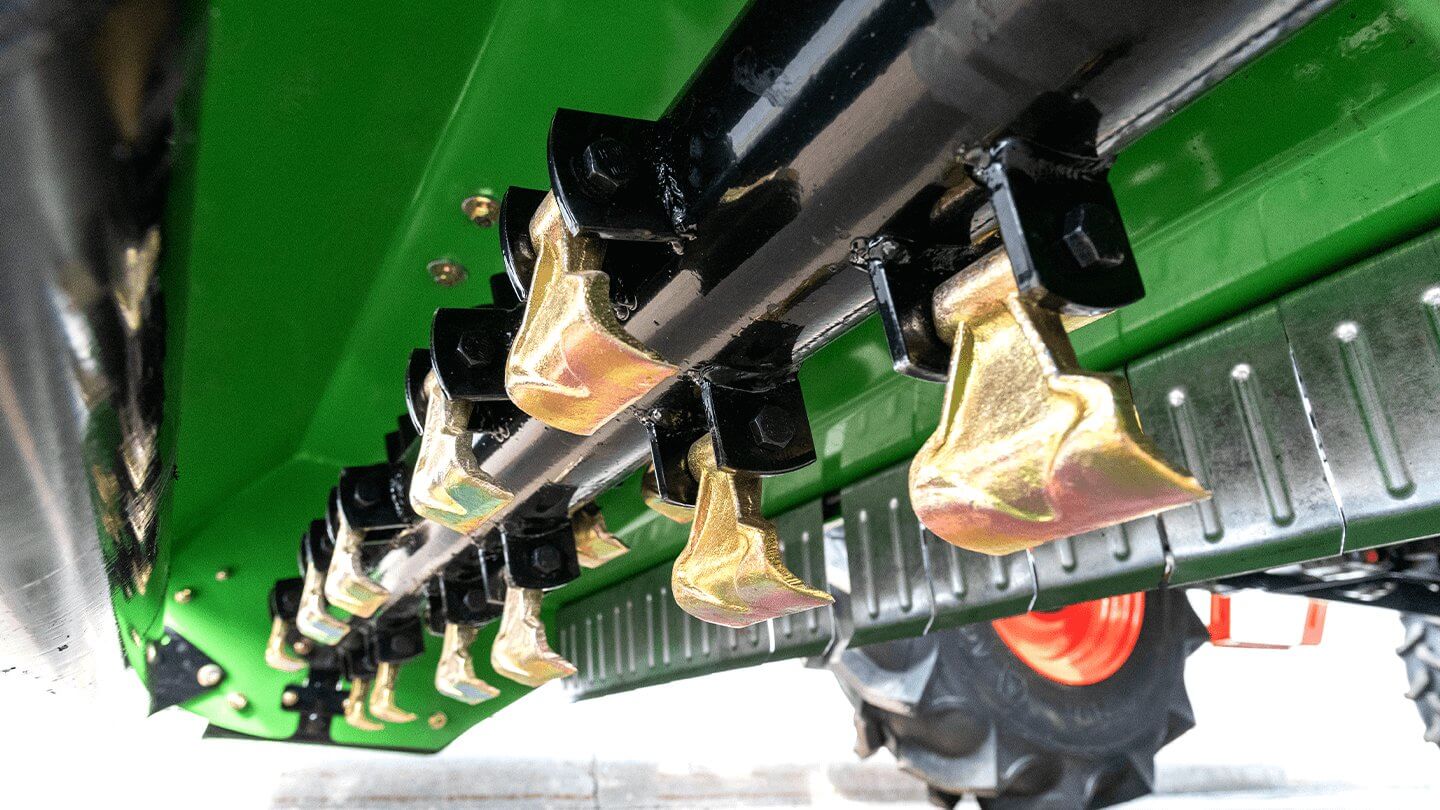

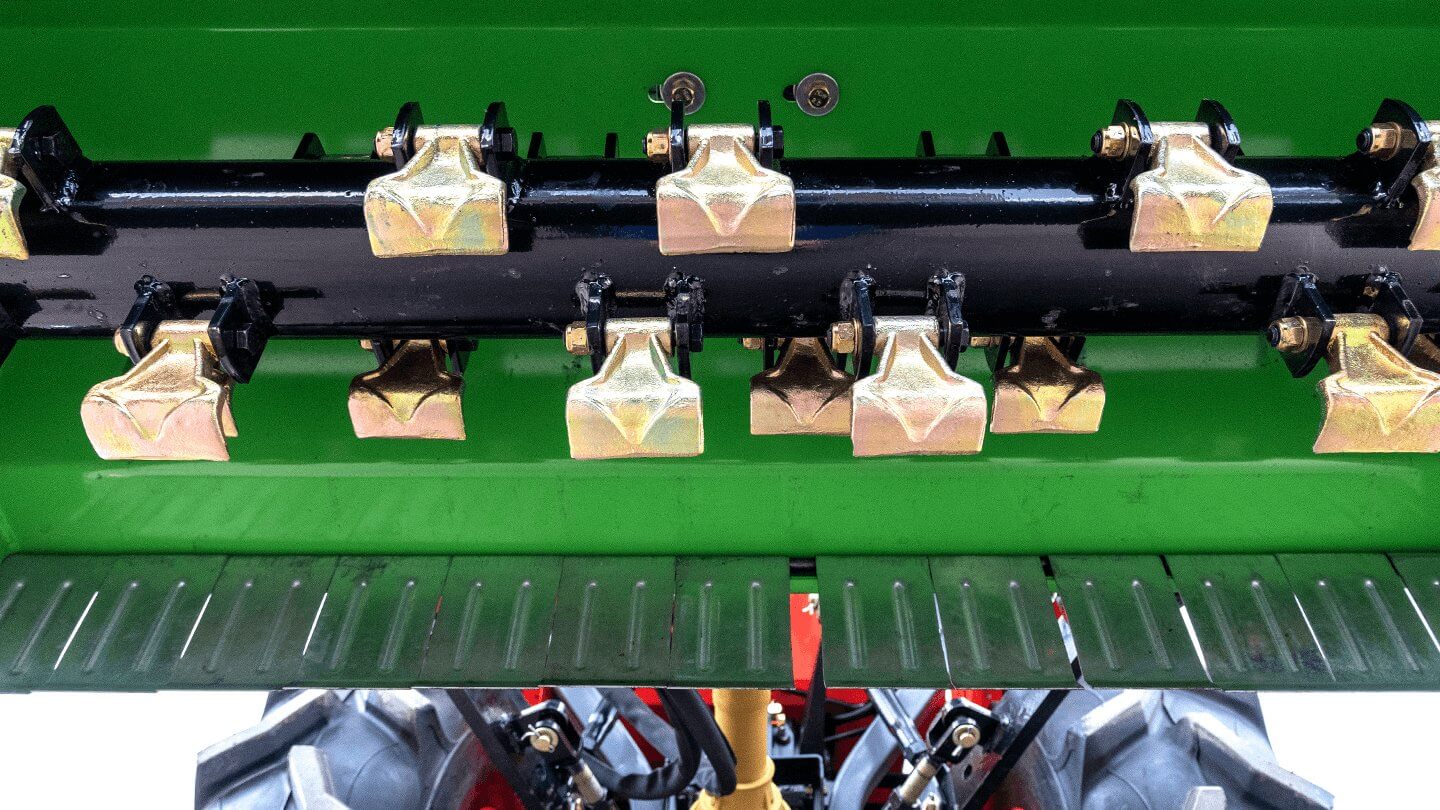

Ножи молоткового типа предназначены для резки и мульчирования грубой травы, сорняков и поросли. Конструкция — кованые молотки с шарнирным креплением на проушинах 8 мм. Молотки допускают контакт с камнями и другими твёрдыми поверхностями, уходя назад по инерции. Количество молотков: от 18 на MG 1,2 до 38 на MG 2,2. Выбор молотков вместо Y-ножей улучшает дробление грубой массы и уменьшает необходимость повторных проходов.

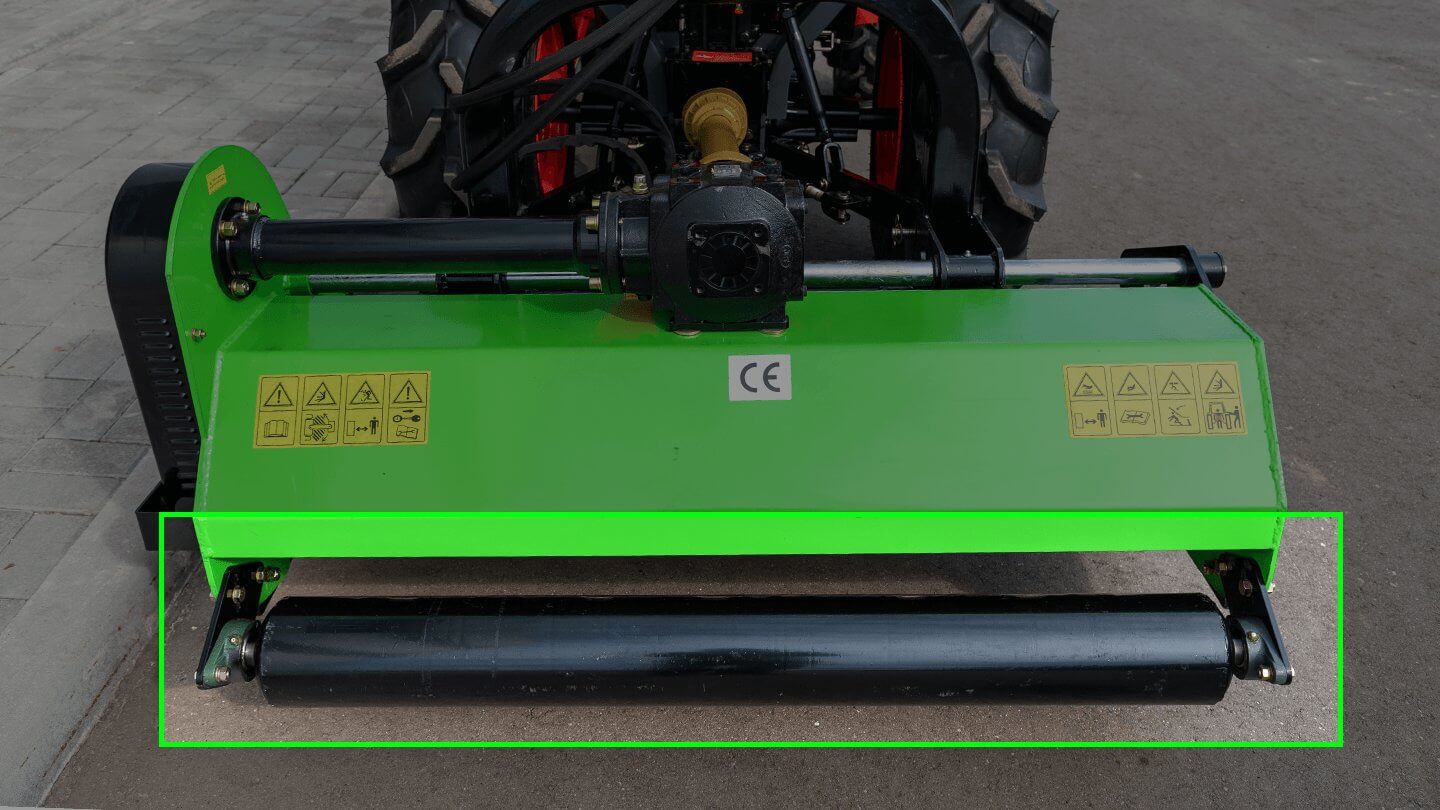

Каток отвечает за стабилизацию высоты среза и прикатывание мульчи. Он установлен на плавающих подшипниках с пресс-масленками; крепится к корпусу через пластины 8 мм. Регулируемая позиция катка совместно с регулируемыми полозьями поддерживает заданную высоту, снижает налипание при сырой траве и предотвращает зарезание грунта ножами на мягких почвах.

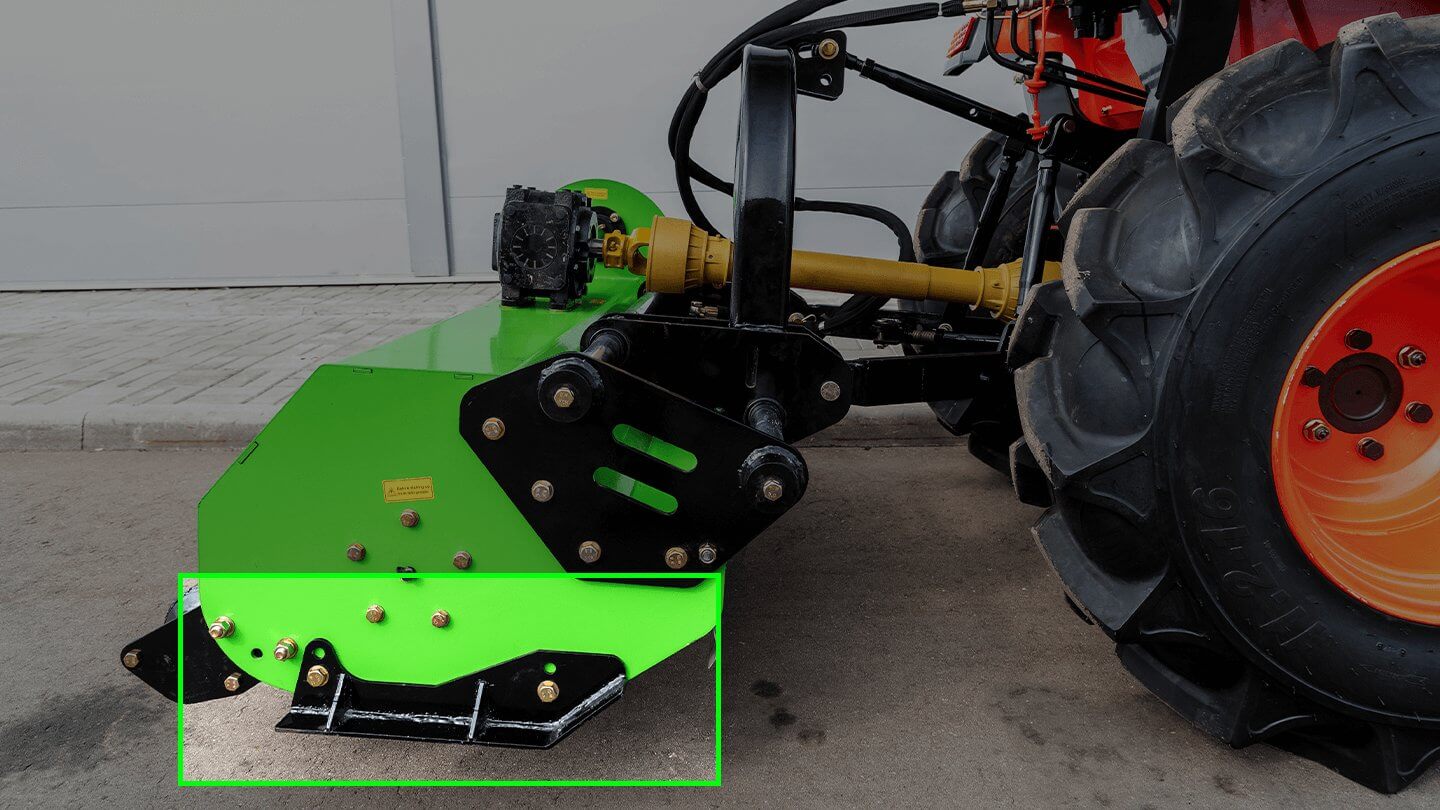

Полозья служат для регулировки высоты и защиты корпуса. Выполнены из стали и усилены рёбрами жёсткости, имеют две фиксированные позиции по высоте; регулировка осуществляется переносом точек крепления. Механическая регулировка быстро переводит машину между режимами «низко/высоко» для различных типов почв и растительности.

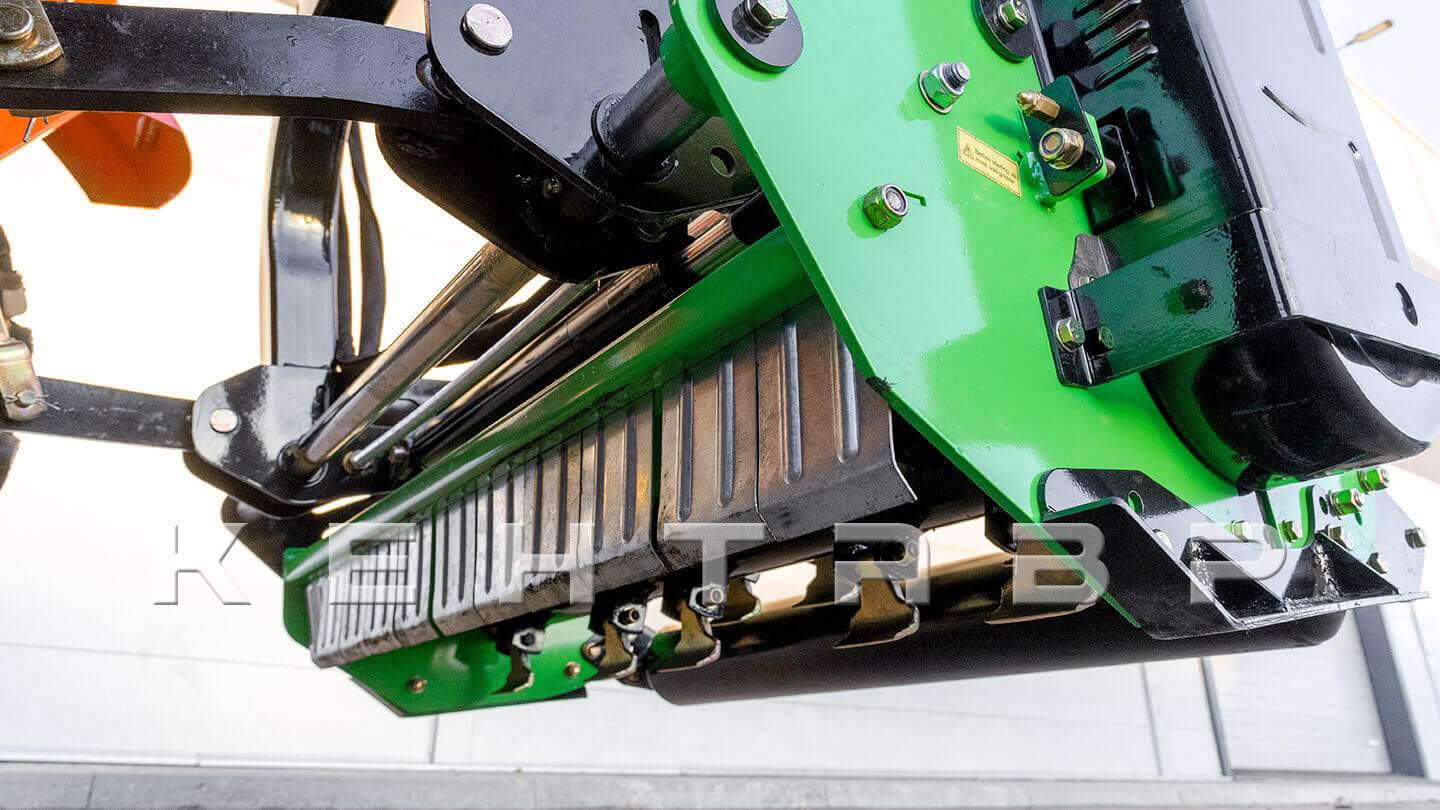

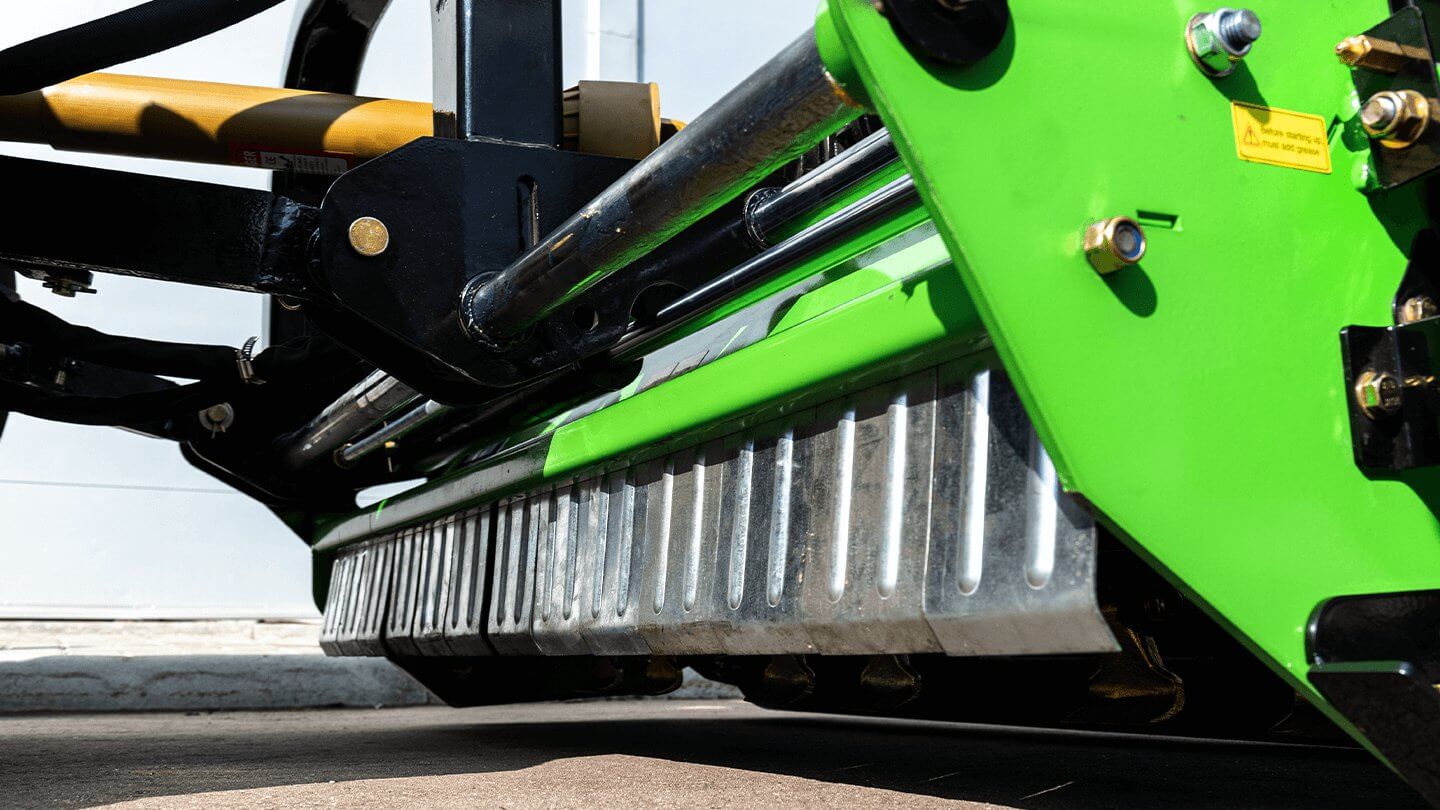

Защита выполнена из набора стальных отбойных пластин толщиной 2 мм, навешанных по передней кромке. Подвижные элементы гасят энергию выбрасываемых фрагментов и направляют поток внутрь кожуха. Экраны уменьшают риск выброса камней вперед и позволяют безопасно работать у дорог и зданий, поддерживая устойчивость хода по неровной растительности.

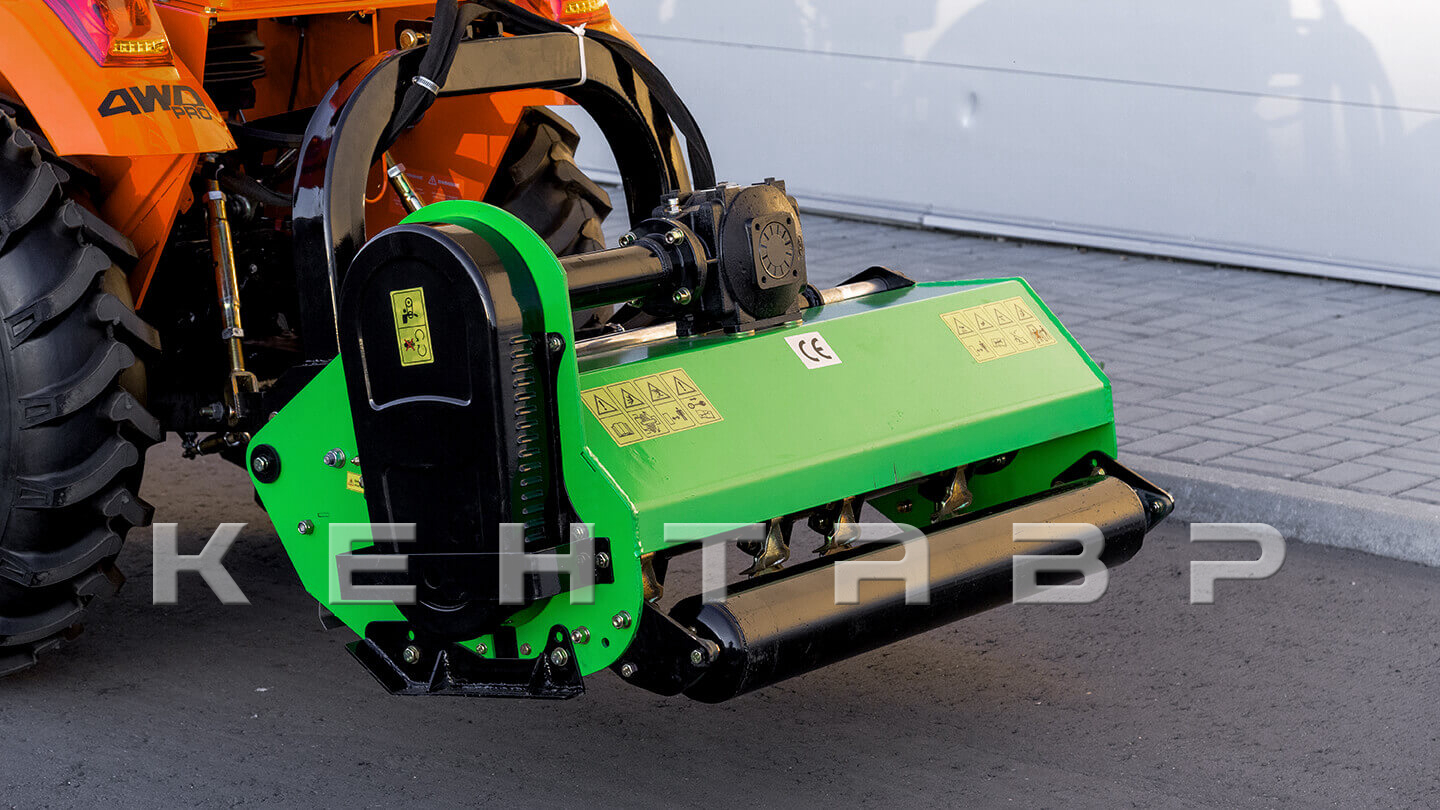

Ременной привод отвечает за стабильную передачу крутящего момента на рабочий вал мульчера. Натяжитель и пресс-маслёнка натяжного ролика удобно вынесены за защитный кожух. В ременном приводе применены 3 клиновых ремня, обеспечивая передачу пикового момента без проскальзывания и перегрева.

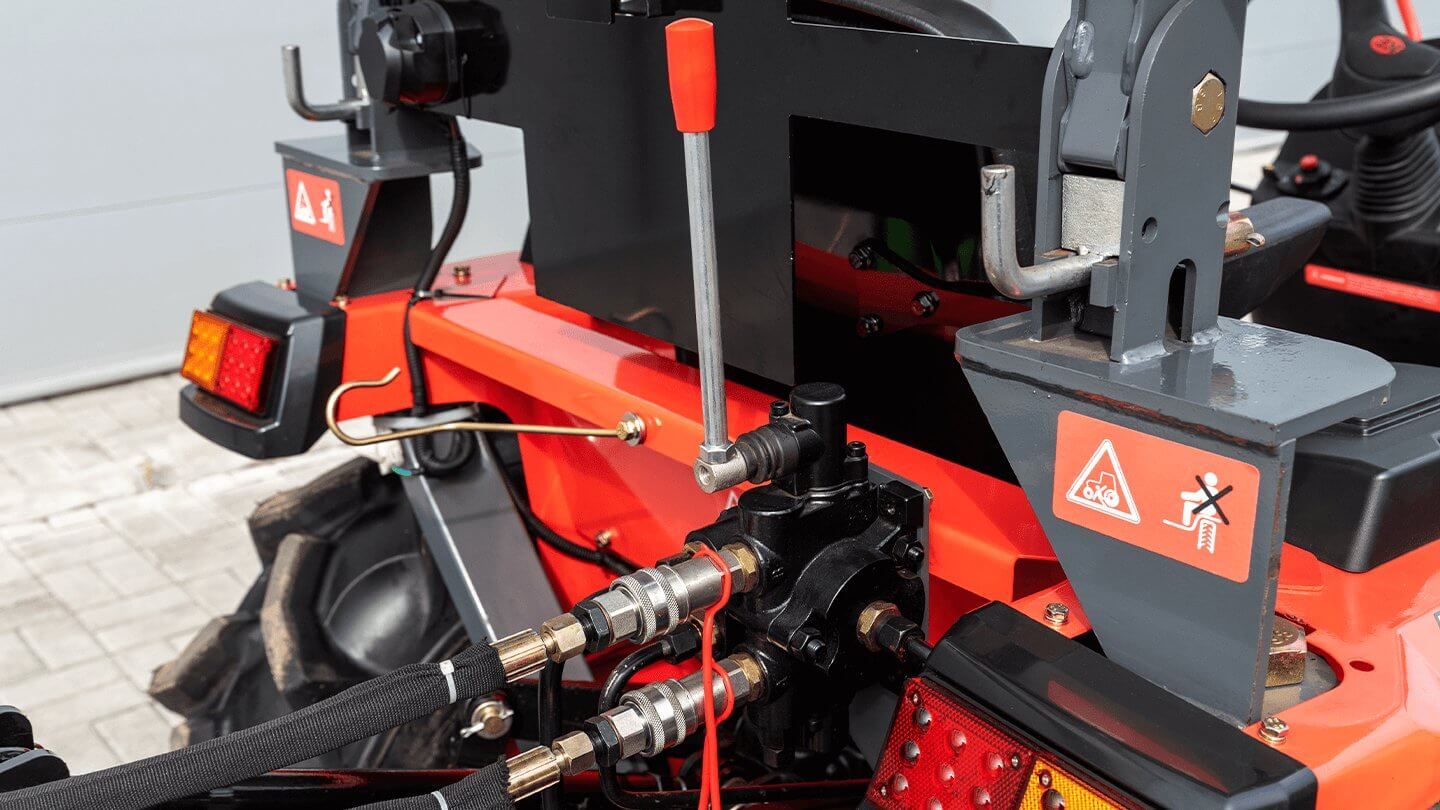

Система смещения подключается к быстросъемным муфтам (БРС) трактора. Двухсторонний гидроцилиндр обеспечивает перемещение влево/вправо без остановки и без выхода из рабочего режима.
